Выключатель АВМ-4Н-У3 400А, электродвигательный привод
Продукция всегда в НАЛИЧИИ!!! Стоимость уточняйте. Отправим ТК в любой регион РФ и СНГ.
| Номинальный ток выключателя | 400 А |
| Ток катушки максимального расцепителя | 400 А |
| Исполнение | стационарное |
| Защита | неселективная |
| Привод | электродвигательный |
АВМ-4Н-У3 400А ЭП — воздушный автоматический выключатель серии АВМ в стационарном неселективном исполнении: номинальный ток выключателя 400 А, номинальный ток катушки максимального расцепителя тока 400 А, электродвигательный привод, климатическое исполнение У3.
Выключатель проводит ток в нормальном режиме и отключает цепь при перегрузках и коротких замыканиях в силовых установках постоянного тока до 440 В и переменного тока до 500 В, 50 или 60 Гц, допускает нечастые — до 10 раз в сутки — оперативные включения и отключения. Короткое замыкание неселективный выключатель отключает мгновенно, перегрузку — без выдержки времени или с выдержкой не менее 10 с. Стационарное исполнение присоединяется монтажными шинами спереди.
Для замены АВМ-4Н-У3 применяется выключатель АВ2М4Н-53-41: присоединительные и монтажные размеры совпадают, поэтому его ставят в ту же ячейку без переделок. При заказе АВМ-4Н-У3 указывают ток катушки расцепителя, число полюсов (2 или 3) и вид привода.
Цена товара
доступен для заказа
цена 38 500 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Эксплуатация и конструкция
- Подбор и замена
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики выключателя АВМ-4Н-У3 400А с электродвигательным приводом
| Номинальный ток выключателя | 400 А |
| Ток катушки максимального расцепителя | 400 А |
| Исполнение | стационарное |
| Защита | неселективная |
| Привод | электродвигательный |
| Напряжение переменного тока | до 500 В, 50/60 Гц |
| Напряжение постоянного тока | до 440 В |
| Выдержка времени при перегрузке | без выдержки или не менее 10 с |
| Выдержка времени при коротком замыкании | нет, мгновенное срабатывание |
| Предельная отключающая способность, переменный ток | 20 кА при 380 В; 10 кА при 550 В |
| Предельная отключающая способность, постоянный ток | 40 кА при 220 В; 30 кА при 440 В |
| Электродинамическая устойчивость | 42 кА |
| Уставки мгновенного срабатывания | 800 и 2000 А |
| Число полюсов | 2 или 3 (указывается при заказе) |
| Климатическое исполнение | У3 |
| Механическая износостойкость | 8000 циклов ВО |
| Габаритные размеры панели (Ш × В) | 385 × 450 мм |
| Прямая замена | АВ2М4Н-53-41 |
Заводское обозначение: АВМ-4Н-У3
- АВМ — серия воздушных автоматических выключателей;
- 4 — величина выключателя: номинальный ток до 400 А;
- Н — неселективный: мгновенное срабатывание при коротком замыкании (С — селективный);
- без буквы «В» — стационарное исполнение (В — выдвижное);
- У3 — климатическое исполнение «У», категория размещения 3 (другие исполнения серии — М4 морское, Т4 тропическое).
В названии позиции к заводскому обозначению добавлены параметры заказа:
- 400А — номинальный ток катушки максимального расцепителя тока (ряд 120, 150, 200, 250, 300, 400 А при номинальном токе выключателя 400 А);
- РП — ручной привод; ЭП — электродвигательный привод.
Стационарное исполнение с электродвигательным приводом
Нажмите на рисунок, чтобы увеличить

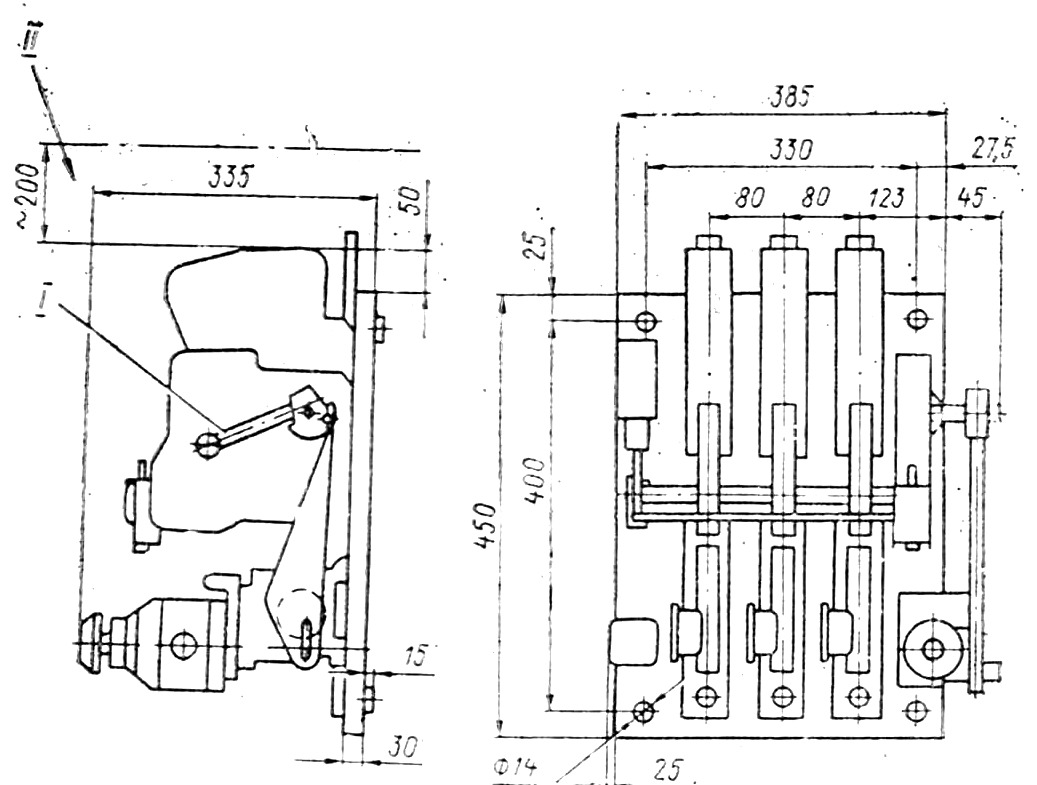

Рисунок общий для стационарных выключателей АВМ-4 и АВМ-10 с электродвигательным приводом. Позиции на рисунке:
- I — рукоятка для ремонта (съёмная);
- II — ионизированное пространство.
Примечание: в двухполюсных выключателях средний полюс не ставится.
| Размер | Значение |
| Панель (ширина × высота) | 385 × 450 мм |
| Расстояния между крепёжными отверстиями | 330 × 400 мм |
| Крепёжные отверстия | Ø14 мм |
| От осей отверстий до края панели | 27,5 мм по ширине, 25 мм по высоте |
| Шаг полюсов | 80 мм |
| От оси крайнего полюса до оси крепёжных отверстий | 123 мм |
| Глубина от панели | 335 мм |
| Ионизированное пространство над выключателем | ≈ 200 мм |
Условия эксплуатации
- открытое исполнение для невзрывоопасной среды без агрессивных газов и паров в разрушающих концентрациях, без токопроводящей пыли и насыщения водяными парами;
- высота над уровнем моря — не более 1000 м;
- климатическое исполнение У, категория 3 по ГОСТ 15543-70 и ГОСТ 15150-69.
Отключающая способность — стационарное исполнение
| Цепь | Напряжение | Ток отключения |
| переменного тока | 380 В | 20 кА |
| переменного тока | 550 В | 10 кА |
| постоянного тока | 220 В | 40 кА |
| постоянного тока | 440 В | 30 кА |
Электродинамическая устойчивость — 42 кА; коэффициент мощности при испытании — 0,3, постоянная времени — 10 мс. При подсоединении к нижним зажимам предельная отключающая способность снижается на 50 %.
Конструкция
- выключатель собран на изоляционной панели: неподвижная контактная система, максимальные расцепители тока, механизм свободного расцепления, дугогасительные камеры;
- у неселективного исполнения один отключающий валик: максимальные расцепители отключают выключатель при перегрузке и коротком замыкании;
- уставки максимальной токовой защиты мгновенного действия для катушки 400 А — 800 и 2000 А;
- стационарный выключатель присоединяется монтажными шинами спереди; электродвигательный привод включает выключатель дистанционно;
- механическая износостойкость — 10 000 циклов включения-отключения с ручным приводом, 8000 — с электродвигательным.
- Ток катушки — по току нагрузки: ряд 120, 150, 200, 250, 300, 400 А при номинальном токе выключателя 400 А; эта позиция — 400 А.
- Защита — «С» с выдержками при перегрузке и коротком замыкании или «Н» с мгновенным отключением короткого замыкания.
- Установка — выдвижное «СВ» / «НВ» или стационарное «С» / «Н».
- Привод — ручной (РП) или электродвигательный (ЭП).
- Число полюсов — 2 или 3.
- Напряжение цепи — до 500 В переменного или 440 В постоянного тока.
Замена на АВ2М
Для замены АВМ-4Н-У3 применяется выключатель АВ2М4Н-53-41: номинальный ток 250 или 400 А, электронный блок защиты МРТ-МП с уставкой 0,3–1,1 Iн, присоединительные и монтажные размеры — как у АВМ.
