Выключатель АВМ-20НВ-У3 2000А, электродвигательный привод
Продукция всегда в НАЛИЧИИ!!! Стоимость уточняйте. Отправим ТК в любой регион РФ и СНГ.
| Номинальный ток выключателя | 2000 А (постоянный ток) |
| Ток катушки максимального расцепителя | 2000 А |
| Исполнение | выдвижное |
| Защита | неселективная |
| Привод | электродвигательный |
АВМ-20НВ-У3 2000А ЭП — историческое исполнение выдвижного неселективного воздушного автоматического выключателя АВМ-20 для цепей постоянного тока: номинальный ток выключателя 2000 А, номинальный ток катушки максимального расцепителя тока 2000 А, электродвигательный привод, климатическое исполнение У3.
Катушка 2000 А у выдвижных АВМ-20 применялась только в цепях постоянного тока до 440 В; в цепях переменного тока номинальный ток выдвижного выключателя — 1500 А, катушки — 1000, 1200, 1500 А. Выключатель допускает нечастые — до 5 раз в сутки — оперативные включения и отключения. Короткое замыкание неселективный выключатель отключает мгновенно, перегрузку — с выдержкой времени не менее 10 с. Выдвижное исполнение подключается втычными контактами, расположенными сзади, и вкатывается в ячейку специальным приспособлением.
Выключатели АВ2М, которые завод выпускает для замены находящихся в эксплуатации АВМ, рассчитаны только на переменный ток, поэтому прямой замены этому исполнению в серии АВ2М нет. При заказе АВМ-20НВ-У3 указывают ток катушки расцепителя, число полюсов (2 или 3) и вид привода.
Цена товара
доступен для заказа
цена 164 000 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Эксплуатация и конструкция
- Подбор и замена
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики выключателя АВМ-20НВ-У3 2000А с электродвигательным приводом
| Номинальный ток выключателя | 2000 А (постоянный ток) |
| Ток катушки максимального расцепителя | 2000 А |
| Исполнение | выдвижное |
| Защита | неселективная |
| Привод | электродвигательный |
| Род тока | постоянный (катушка 2000 А — только для цепей постоянного тока) |
| Напряжение постоянного тока | до 440 В |
| Выдержка времени при перегрузке | не менее 10 с при наименьшей уставке тока перегрузки |
| Выдержка времени при коротком замыкании | нет, мгновенное срабатывание |
| Предельная отключающая способность, постоянный ток | 45 кА до 230 В, 30 кА до 460 В (постоянная времени 0,01 с) |
| Электродинамическая устойчивость | 60 кА |
| Число полюсов | 2 или 3 (указывается при заказе) |
| Климатическое исполнение | У3 |
| Габаритная ширина (2 / 3 полюса) | 855 (+2) / 1005 (+2) мм |
| Страна производитель | Россия |
| Габаритные размеры ДхШхВ | уточняется |
| Масса нетто | уточняется |
Заводское обозначение: АВМ-20НВ-У3
- АВМ — серия воздушных автоматических выключателей;
- 20 — величина выключателя: номинальный ток до 2000 А;
- Н — неселективный: мгновенное срабатывание при коротком замыкании (С — селективный);
- В — выдвижное исполнение (без буквы — стационарное);
- У3 — климатическое исполнение «У», категория размещения 3 (другие исполнения серии — М морское, Т тропическое).
В названии позиции к заводскому обозначению добавлены параметры заказа:
- 2000А — номинальный ток катушки максимального расцепителя тока (только для цепей постоянного тока; в цепях переменного тока — ряд 1000, 1200, 1500 А при номинальном токе выдвижного выключателя 1500 А);
- РП — ручной привод (рукоятка или рычажный, только у стационарных); ЭП — электродвигательный привод.
Выдвижное исполнение с электродвигательным приводом
Нажмите на рисунок, чтобы увеличить

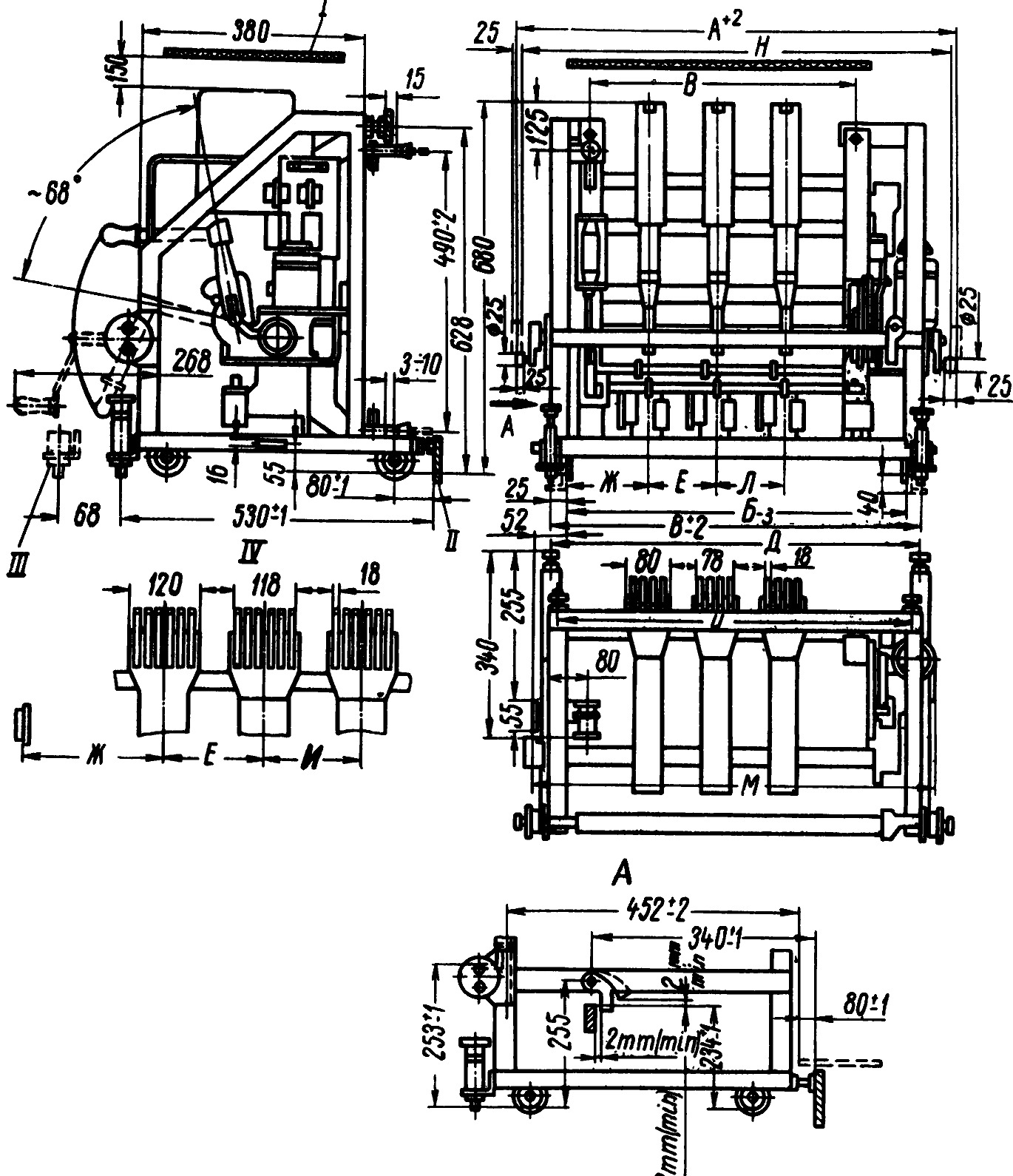

Рисунок общий для выдвижных выключателей АВМ-15 и АВМ-20 с электродвигательным приводом; в таблице — размеры АВМ-20. Позиции на рисунке:
- I — изоляционный щиток из дугостойкого материала;
- II — упор в ячейке;
- III — ремонтное положение;
- IV — главные втычные контакты.
| Размер | 2 полюса | 3 полюса |
| Габаритная высота | 680 мм | 680 мм |
| Высота каркаса | 628 мм | 628 мм |
| Между верхним и нижним рядом главных втычных контактов | 490 ± 2 мм | 490 ± 2 мм |
| Изоляционный щиток над выключателем | 150 мм | 150 мм |
| Длина изоляционного щитка | 380 мм | 380 мм |
| Отверстия в раме | Ø14 мм | Ø14 мм |
| А — габаритная ширина | 855 (+2) мм | 1005 (+2) мм |
| Б | 650 (−3) мм | 800 (−3) мм |
| В | 700 ± 2 мм | 850 ± 2 мм |
| Ж — от рамы до оси первого полюса | 185 мм | 173 мм |
| Е — шаг полюсов | 175 мм | — |
| Л — шаг полюсов | — | 175 мм |
Условия эксплуатации
- открытое исполнение для невзрывоопасной среды без агрессивных газов и паров в разрушающих концентрациях, без токопроводящей пыли и насыщения водяными парами;
- температура окружающего воздуха — от −25 до +40 °C; высота над уровнем моря — не более 1000 м;
- климатическое исполнение У, категория 3.
Отключающая способность — выдвижное исполнение
| Цепь | Напряжение | Ток отключения |
| постоянного тока (0,01 с) | до 230 В | 45 кА |
| постоянного тока (0,01 с) | до 460 В | 30 кА |
Электродинамическая устойчивость выдвижного исполнения — 60 кА (амплитудное значение ударного тока).
Конструкция
- выключатель собран на стальном каркасе с изолированными рейками; на каждом полюсе главные, предварительные и разрывные контакты с металлокерамическими накладками;
- максимальные расцепители отключают выключатель при перегрузке с выдержкой времени (часовые механизмы) и мгновенно — при коротком замыкании;
- выдвижной выключатель — только с электродвигательным приводом; втычные контакты сзади, приспособление для вкатывания до полного включения контактов; с выключателем поставляются рукоятка вкатного устройства и съёмная рукоятка для включения при наладке;
- Ток катушки — 2000 А: у выдвижного АВМ-20 эта катушка применяется только в цепях постоянного тока (в цепях переменного тока — 1000, 1200, 1500 А при номинальном токе 1500 А).
- Защита — «С» с выдержками при перегрузке и коротком замыкании или «Н» с мгновенным отключением короткого замыкания.
- Установка — выдвижное «СВ» / «НВ» или стационарное «С» / «Н».
- Привод — у стационарных ручной (РП) или электродвигательный (ЭП), у выдвижных только электродвигательный.
- Число полюсов — 2 или 3.
- Напряжение цепи — до 440 В постоянного тока.
Замена
Выключатели АВ2М рассчитаны только на переменный ток до 690 В, поэтому в цепях постоянного тока они не заменяют АВМ-20 с катушкой 2000 А.
