Насосы Иртыш НФ и НФС

Насосы Иртыш НФ и НФС - Технические характеристики

Параметры ниже относятся к серии в целом. Подача, напор, мощность, фактический диаметр рабочего колеса, допустимый размер частиц, масса и габариты определяются конкретным исполнением насоса.

Общие параметры серии

Эксплуатационные ограничения

Исполнения

Условные обозначения:

Базовый вид обозначения: Иртыш НФ[X1] [X2]/[X3].[X4].[X5]-[X6]-[X7][X8]/[X9][X10][X11]-[X12][X13][X14]

Для вихревого исполнения используется обозначение Иртыш НФс; для закрытого канального колеса вместо буквы «с» указывается число каналов: НФ1, НФ2, НФ3, НФ4.

• Иртыш — серия насосов;
• Н — наружный («сухой») электродвигатель;
• Ф — гидравлическая часть для сточных вод;
• [X1] — тип рабочего колеса: 1, 2, 3, 4 — одно-, двух-, трёх-, четырёхканальное закрытое рабочее колесо; с — вихревое рабочее колесо;
• [X2] — номинальный диаметр напорного патрубка, мм;
• [X3] — номинальный диаметр рабочего колеса, мм;
• [X4] — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода кабель в комплект поставки не входит;
• [X7] — тип питающей сети; без кода — трёхфазная сеть 380 В, 50 Гц;
• [X8] — номинальная мощность электродвигателя, кВт;
• [X9] — число полюсов электродвигателя;
• [X10] — исполнение электродвигателя: общепромышленное, Ex либо РВ Ex;
• [X11] — тип подключения электродвигателя; без кода — по табличке электродвигателя;
• [X12] — вариант монтажа;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Пример обозначения Иртыш НФс

Иртыш НФс 50/125.120.К-20-М1,1/2ЕхΔ/Y-216

• НФс — наружный насос для сточных вод с вихревым рабочим колесом;
• 50 — номинальный диаметр напорного патрубка;
• 125 — номинальный диаметр рабочего колеса;
• 120 — фактический диаметр рабочего колеса;
• К — рабочее колесо из нержавеющей стали;
• 20 — длина кабеля по специальному заказу;
• М — однофазная сеть 220 В;
• 1,1 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• Ех — взрывозащищённое исполнение электродвигателя;
• Δ/Y — подключение «треугольник/звезда»;
• 2 — стационарный моноблочный горизонтальный монтаж;
• 1 — шкаф ручного управления;
• 6 — влаго-термозащита электродвигателя.

Конструктивное исполнение [X5]

Вариант монтажа [X12]

Исполнения 2xx и 3xx — моноблочный электронасос: спиральный корпус закреплён на фланце электродвигателя. Исполнения 4xx и 6xx — электронасосный агрегат: насос и электродвигатель установлены на общей плите и соединены муфтой или ременной передачей.

Общие виды исполнений 2xx, 3xx и 4xx с позициями основных деталей приведены во вкладке «Размеры и схема».

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Влагозащита и влаго-термозащита применяются в исполнениях с масляной камерой и датчиком влаги.

Прежние обозначения

До 2006 года насосы серии обозначались по мощности двигателя и типу гидравлики, например Иртыш 30НФс, 75НФ, 150НМ, 150НК: число — мощность, умноженная на десять, буква после «Н» — тип гидравлической части (Ф, М, К, Г), «с» — вихревое колесо. Для подбора замены по прежнему обозначению сверяют подачу, напор и мощность с действующим рядом.

На странице используется поисковое и каталожное написание НФС. В заводском обозначении буква рабочего колеса записывается как строчная с: НФс.

Конструктивные особенности

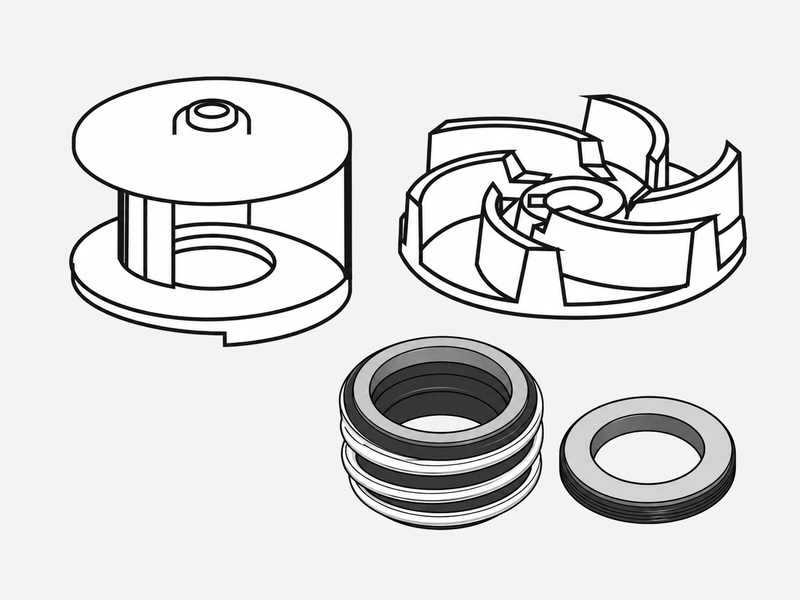

Электронасосы Иртыш НФ и НФС — одноступенчатые центробежные насосы со спиральным корпусом. Проточная часть состоит из спирального корпуса и рабочего колеса — закрытого одно-, двух-, трёх- или четырёхканального (НФ1–НФ4) либо свободновихревого открытого типа (НФС). В моноблочных исполнениях корпус соединён с электродвигателем через проставку и фланец; в исполнениях с масляной камерой проставка служит дополнительной преградой для влаги, смазывает уплотнения и отводит часть тепла от подшипников.

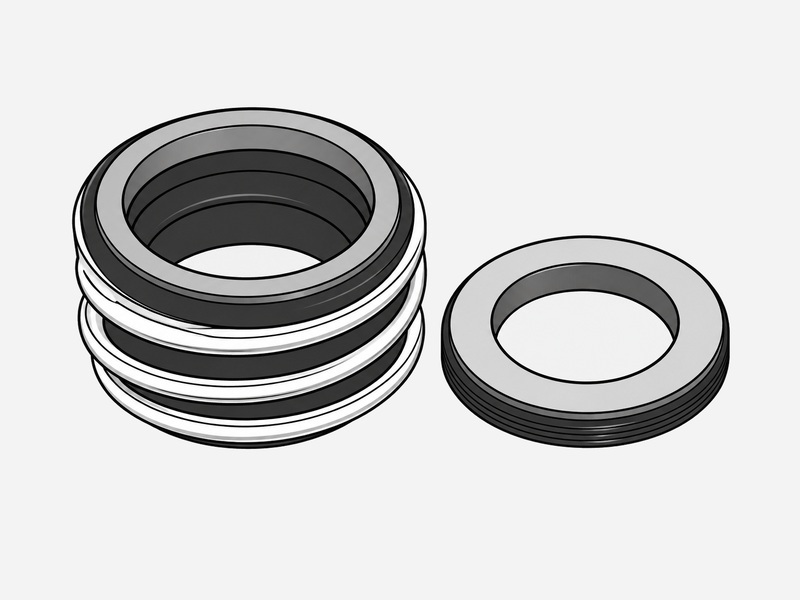

Вал уплотнён торцовым уплотнением сильфонного типа либо двумя торцовыми уплотнениями — в зависимости от исполнения; торцовое уплотнение — необслуживаемое серийное изделие. Для удаления воздуха из полости уплотнения перед пуском предусмотрен кран Маевского. Всасывающий и напорный патрубки фланцевые. Рабочее колесо вращается по часовой стрелке, если смотреть со стороны кожуха электродвигателя.

Материалы основных деталей

Варианты установки

• горизонтальный моноблок на раме — исполнения 2xx;
• вертикальный моноблок на опорной стойке с всасывающим коленом — исполнения 3xx;
• агрегат на общей раме: насос на кронштейне с опорой подшипников и электродвигатель соединены муфтой — исполнения 4xx;
• агрегат на плите с ременной передачей — исполнения 6xx.

Обозначения 2xx, 3xx, 4xx и 6xx — это коды варианта установки в заводском обозначении насоса, а не его размеры. Трёхзначный код исполнения стоит в конце обозначения: первая цифра — вариант монтажа [X12], вторая и третья, записанные здесь как «xx», — исполнение шкафа управления [X13] и способ защиты электродвигателя [X14]. Например, в обозначении Иртыш НФс 65/160.132-3/2-301 код 301 означает вертикальный моноблок без шкафа управления, с термозащитой. Набор доступных кодов у каждой модели свой.

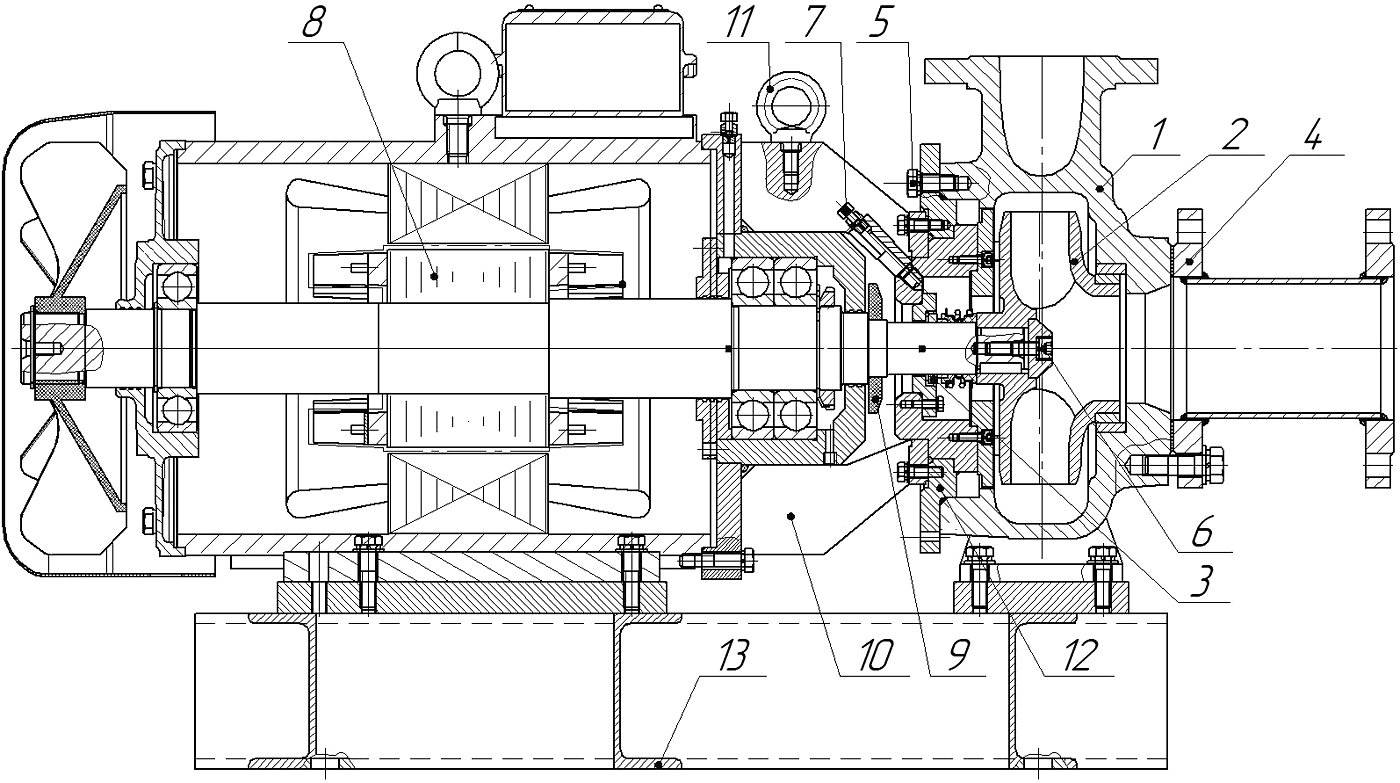

Горизонтальный моноблок — исполнения 2xx

Спиральный корпус закреплён через проставку и фланец на электродвигателе, рабочее колесо установлено на валу двигателя; насос и двигатель стоят на общей раме. Входной патрубок направлен вдоль оси вала, напорный — вверх.

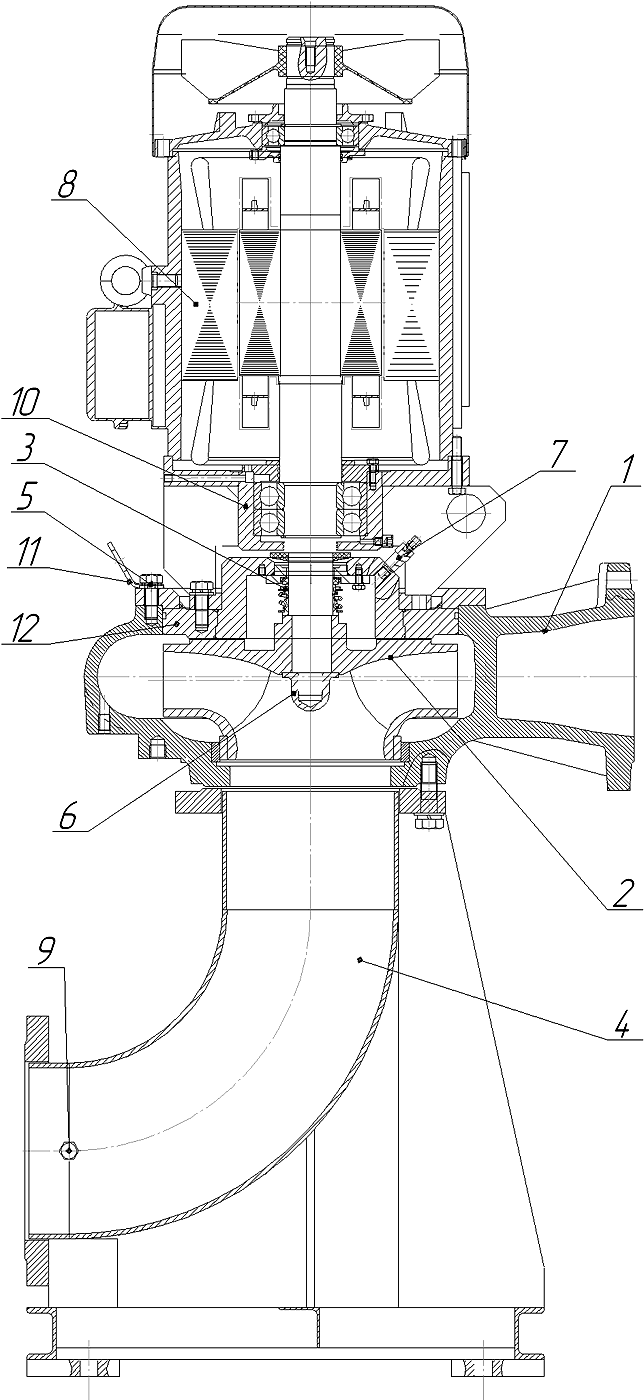

Вертикальный моноблок — исполнения 3xx

Электродвигатель расположен над насосной частью. Жидкость подводится через входной патрубок-колено у основания агрегата, напорный патрубок спирального корпуса направлен вбок.

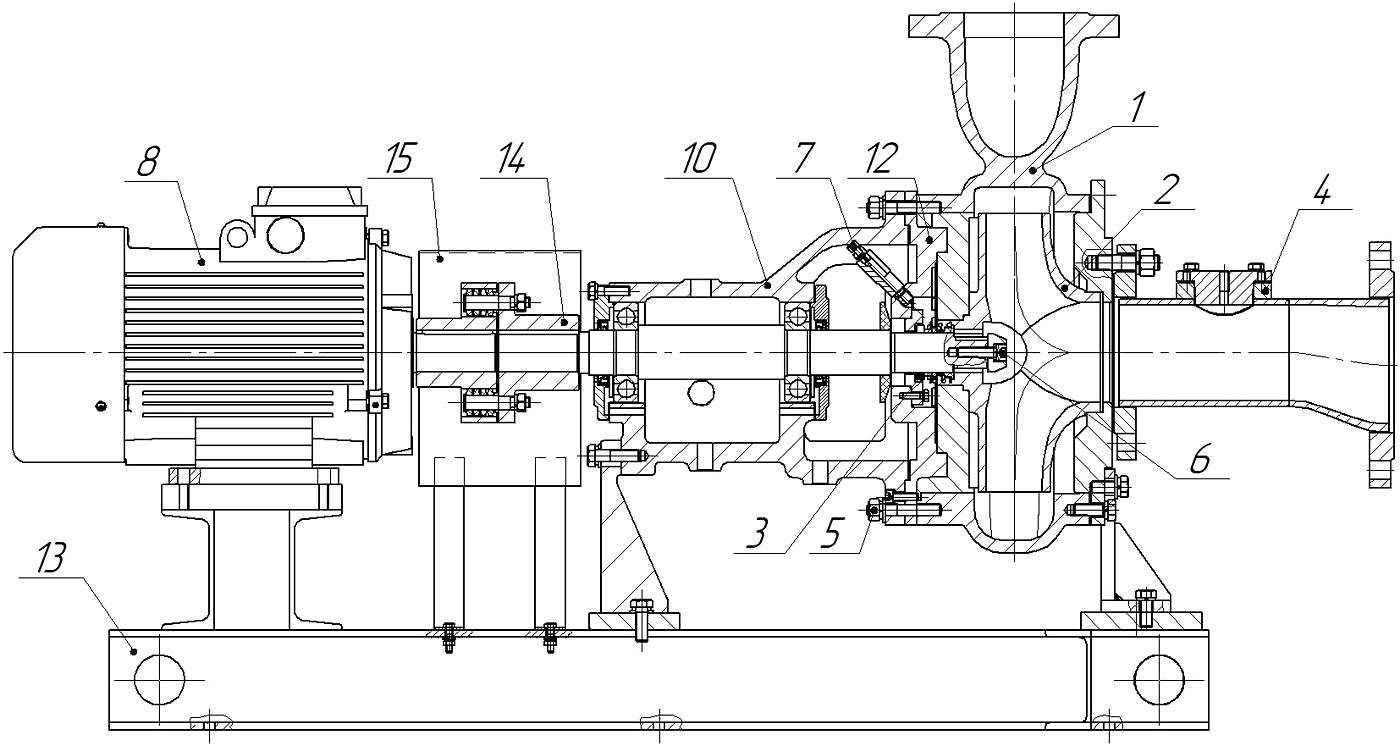

Агрегат на раме с муфтой — исполнения 4xx

Насосная часть установлена на кронштейне с опорой подшипников и соединена с электродвигателем муфтой под защитным кожухом; насос и двигатель стоят на общей раме. Перед пуском такого агрегата проверяют центровку полумуфт.

Для агрегатов с ременной передачей (исполнения 6xx) общий вид не приводится; при их монтаже выверяют взаимное положение шкивов.

Габаритная и присоединительная схема

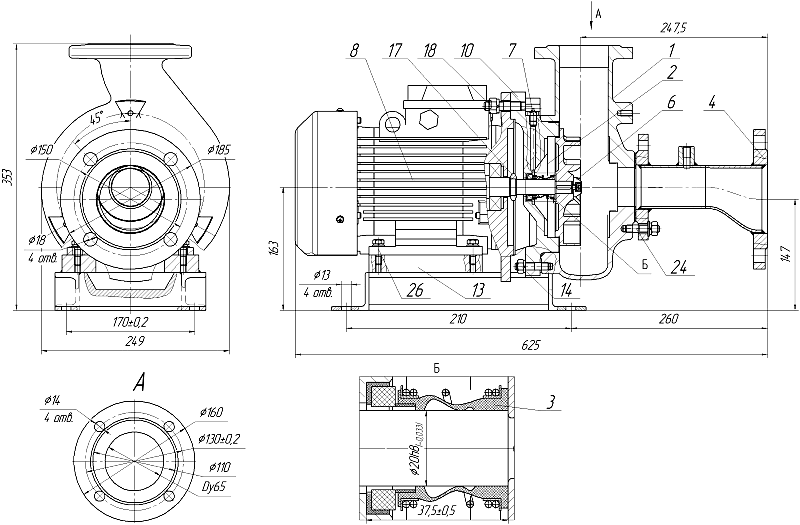

Габаритный чертёж составляется на конкретную модель и вариант монтажа. Ниже — пример: чертёж насоса НФС 65/160.132-3/2 в горизонтальном исполнении (код монтажа 2).

Примечание

Единого набора габаритов у серии нет: размеры зависят от модели, гидравлической группы, мощности электродвигателя и варианта монтажа. Точные габаритные и присоединительные размеры приводятся на чертеже в карточке конкретного насоса; при заказе их сверяют по чертежу выбранного исполнения.

Назначение

Насосы НФ и НФС перекачивают бытовые и промышленные сточные воды, фекальные стоки и другие загрязнённые жидкости в насосных станциях с сухим машинным залом, на очистных сооружениях и в технологических схемах водоотведения. Насос нормальновсасывающий: перед пуском проточную часть и всасывающий трубопровод заполняют перекачиваемой жидкостью либо обеспечивают подпор.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой жидкости — до 75 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• температура окружающего воздуха — от +1 до +40 °C;
• работа «на сухую» и с не полностью заполненной проточной частью не допускается;
• работа на закрытую напорную задвижку — не более одной минуты; при необходимости предусматривают байпас с расходом не менее 10 % от максимального;
• регулирование задвижкой на всасывающем трубопроводе не допускается;
• работа допускается только в пределах рабочей части гидравлической характеристики.

Монтаж и пуск

Насос устанавливают на ровный затвердевший фундамент. Всасывающий трубопровод делают герметичным и по возможности коротким, без резких перегибов; напорный трубопровод крепят отдельно, чтобы он не нагружал патрубки насоса. Диаметры трубопроводов принимают не меньше диаметров патрубков. Насосы мощностью свыше 3 кВт в автоматическом режиме работают с устройством плавного пуска или частотным преобразователем.

Защита и управление

В зависимости от исполнения электродвигатель оснащается термодатчиками в обмотке, насос — датчиком влаги в масляной камере, контролем температуры и вибрации подшипников. Шкаф управления обеспечивает пуск и останов, защиту силовых цепей и автоматическую работу по сигналам поплавковых выключателей.

Подбор насоса

Подбор начинают с рабочей точки и свойств перекачиваемой среды, затем уточняют тип рабочего колеса, присоединительные размеры, электродвигатель, вариант монтажа и комплект управления. Результат подбора — одно исполнение, которое указывают в заказе полной маркировкой.

1. Подача Q — расчётный расход стоков, который насос должен откачивать. По нему выбирают типоразмер; рабочую точку конкретной модели сверяют с её характеристикой в карточке насоса.
2. Напор H — высота подъёма жидкости плюс потери во всасывающем и напорном трубопроводах. Рабочая точка системы должна лежать в рабочей части напорной характеристики модели; в пределах одного типоразмера напор задают фактический диаметр (обточка) рабочего колеса и частота вращения.
3. Перекачиваемая среда — бытовые и промышленные сточные воды, фекальные стоки с температурой до 75 °C. Для суспензий концентрацией до 8 % и сточных масс предусмотрено рабочее колесо БМ; по заказу проточная часть выполняется из нержавеющей (код Х) или износостойкой (код И) стали.
4. pH, плотность и включения — pH 6,0–9,0, плотность до 1100 кг/м³, неабразивные частицы до 2 % по массе, абразивные — до 1 % по объёму размером до 5 мм. Наибольший размер проходящих частиц у каждой модели свой: его сравнивают с размером включений в стоках.
5. Тип рабочего колеса — вихревое колесо НФС применяют для стоков с длинноволокнистыми включениями; закрытое канальное колесо НФ1–НФ4 рассчитано на коротковолокнистые включения.
6. Ду патрубков — номинальный диаметр напорного патрубка указан в обозначении [X2]. Трубопроводы принимают не меньше диаметров патрубков; переход на больший диаметр выполняют коническим патрубком с углом конусности не более 10° на напорной и 15° на всасывающей линии.
7. Мощность и частота вращения — указаны в обозначении [X8] и [X9]. Обточки колеса одного типоразмера могут комплектоваться двигателями разной мощности, поэтому мощность берут по выбранной модели, а не по типоразмеру. Число полюсов 2, 4, 6 и 8 соответствует синхронной частоте 3000, 1500, 1000 и 750 об/мин.
8. Вариант монтажа — горизонтальный (2) или вертикальный (3) моноблок, агрегат на раме с муфтой (4) или с ременной передачей (6) — по компоновке машинного зала и подводу трубопроводов. Набор кодов монтажа у каждой модели свой.
9. Электропитание и исполнение двигателя — штатно трёхфазная сеть 380 В, 50 Гц; для отдельных моделей выпускаются исполнения на однофазную сеть 220 В (код М), другие напряжения и взрывозащищённые Ex и РВ Ex. Схему соединения обмоток выбирают по табличке двигателя и напряжению сети.
10. Защита и управление — способ защиты двигателя [X14] (термозащита, влагозащита, контроль температуры и вибрации подшипников) и шкаф управления [X13]. Насосы мощностью свыше 3 кВт в автоматическом режиме работают с устройством плавного пуска или частотным преобразователем; для работы с преобразователем предусмотрено исполнение Ч.
11. Полное обозначение для заказа — все позиции формулы, включая конструктивное исполнение и трёхзначный код (монтаж, шкаф, защита). Например, Иртыш НФс 65/160.132-3/2-301 — вертикальный моноблок без шкафа управления, с термозащитой двигателя.

Для заказа указывают полную маркировку исполнения: насосы одного типоразмера с разным фактическим диаметром рабочего колеса или кодом комплектации имеют разные рабочие параметры.
