Насос Иртыш НФ 300/1000.880-6.630/8

Условные обозначения:

Вид обозначения: Иртыш НФ 300/1000.880.[X5]-[X6]-6.630/8-[X12][X13][X14]

• Иртыш — серия насосов;
• Н — наружный («сухой») электродвигатель;
• Ф — гидравлическая часть для сточных вод;
• 300 — номинальный диаметр напорного патрубка, мм;
• 1000 — номинальный диаметр рабочего колеса, мм;
• 880 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода — кабель стандартной длины 10 м;
• 6 — питающая сеть 6 кВ (позиция [X7]);
• 630 — номинальная мощность электродвигателя, кВт;
• 8 — число полюсов электродвигателя;
• [X12] — вариант монтажа;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции типа рабочего колеса [X1], исполнения электродвигателя [X10] и типа подключения [X11] в этой карточке пустые: она относится к высоковольтному электродвигателю. Тип рабочего колеса в обозначении этой модели не указан.

Вариант монтажа [X12]

Исполнение шкафа управления [X13]

Каталогизированное исполнение поставляется без шкафа управления; шкаф подбирают и заказывают отдельно.

Способ защиты электродвигателя [X14]

Исполнения этой карточки

Конструктивные особенности

Насос Иртыш НФ 300/1000.880-6.630/8 — одноступенчатый центробежный насос в составе агрегата на общей раме. Спиральный корпус и рабочее колесо выполнены из чугуна СЧ20. Насосная часть установлена на кронштейне с опорой подшипников; насос и электродвигатель стоят на общей раме и соединены муфтой под защитным кожухом. Вал уплотнён торцовым уплотнением с парой трения из карбида кремния.

Электродвигатель высоковольтный, асинхронный, со степенью защиты IP68 и классом нагревостойкости изоляции F, охлаждается обдувом. Напорный патрубок — Ду 300, фланцевый.

Варианты установки

• агрегат на общей раме с муфтой — исполнения 4xx.

Горизонтальный моноблок (2xx) и вертикальный моноблок (3xx) для этой позиции не каталогизированы.

Габаритные размеры — агрегат на раме с муфтой

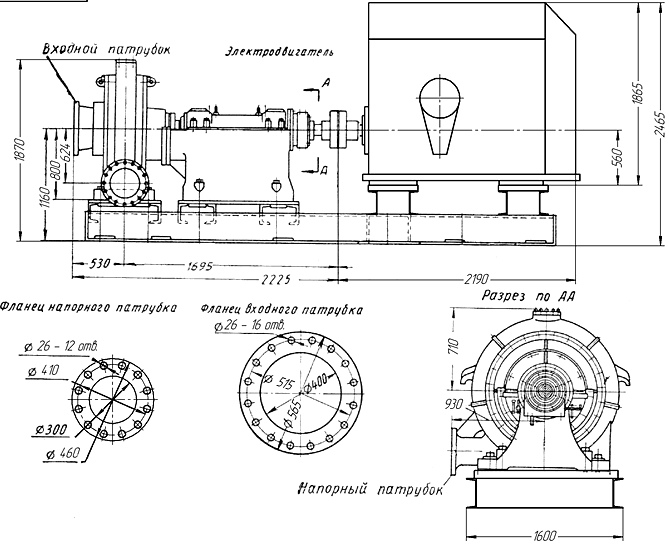

Чертёж относится к агрегату на общей раме: насос на кронштейне с опорой подшипников соединён с электродвигателем муфтой (код монтажа 4, обозначения 4xx). Номеров позиций на нём нет.

Рабочие характеристики

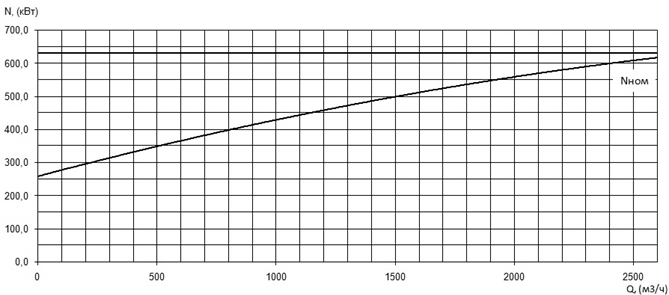

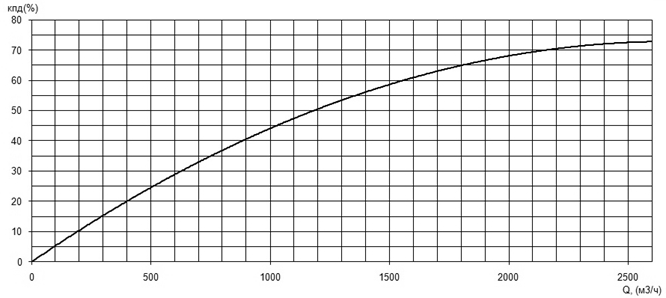

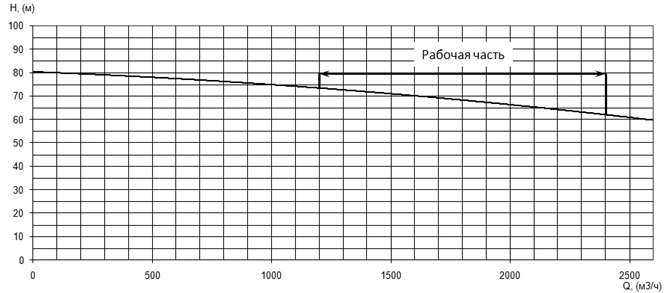

Номинальная рабочая точка — подача 2100 м³/ч при напоре 65 м. Работа допускается только в пределах рабочей части напорной характеристики, отмеченной на графике.

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Назначение

Насос Иртыш НФ 300/1000.880-6.630/8 предназначен для перекачивания бытовых и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков.

Насос устанавливают в сухом машинном зале на фундамент; жидкость подводится по всасывающему трубопроводу. Перед пуском проточную часть и всасывающую линию заполняют перекачиваемой жидкостью либо обеспечивают подпор.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой жидкости — до 75 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 150 мм;
• климатическое исполнение насоса — УХЛ4 по ГОСТ 15150; температура окружающего воздуха — от +1 до +40 °C;
• работа «на сухую» и на закрытую напорную задвижку дольше одной минуты не допускается;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Защита и управление

Исполнение поставляется без встроенной защиты электродвигателя. Шкаф управления в комплект каталогизированных исполнений не входит и подбирается отдельно; при работе без шкафа с полным набором защит гарантия завода на отказы по причине нереализованных защит не распространяется.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш НФ 300/1000.880-6.630/8 соответствует одной рабочей точке серии — 2100 м³/ч при напоре 65 м. Перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка должна попадать в рабочую часть характеристики, отмеченную на заводском графике.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 150 мм.
4. Трубопроводы — напорный патрубок Ду 300.
5. Вариант монтажа — агрегат на раме с муфтой (4xx).
6. Защита двигателя — без защиты (код 0).
7. Шкаф управления — в каталогизированные исполнения не входит, подбирается отдельно.
8. Питание — высоковольтная сеть 6 кВ, 50 Гц.

Если рабочая точка или условия выходят за пределы этого исполнения, подбирают другую позицию серии Иртыш НФ/НФС, а не выводят насос за рабочую часть его характеристики.
