Насос Иртыш ПФ2 50/200.212-15/2Ех

Условные обозначения:

Вид обозначения: Иртыш ПФ2 50/200.212.[X5]-[X6]-15/2Ех-[X12][X13][X14]

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;
• 2 — двухканальное закрытое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 50 — номинальный диаметр напорного патрубка, мм;
• 200 — номинальный диаметр рабочего колеса, мм;
• 212 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода применяется штатный кабель;
• 15 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• Ех — взрывозащищённое исполнение электродвигателя (позиция [X10] зафиксирована этим исполнением);
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиция питающей сети [X7] в этой карточке пустая, позиция исполнения электродвигателя [X10] — Ех, тип подключения [X11] — «треугольник/звезда»: карточка относится к взрывозащищённому электродвигателю (маркировка 1Ex d IIB T4 Gb X) на трёхфазную сеть 380/660 В, 50 Гц; схема соединения обмоток — Δ/Y (треугольник/звезда). Базовое исполнение без взрывозащиты имеет собственное обозначение (без Ех) и собственные рабочие параметры; оно подбирается отдельно.

Вариант монтажа [X12]

Исполнения 1xx — стационарный погружной монтаж с захватом под опускное устройство; само опускное устройство заказывается отдельно и имеет собственный артикул.

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Каталогизированное исполнение этой позиции поставляется с кодом защиты 6; другие способы защиты из формулы серии для неё не каталогизированы и уточняются при заказе.

Исполнения этой карточки

Завод публикует эту позицию только в исполнениях по специальному заказу: 50/200.212-20-15/2Ех-106 — длина кабеля [X6] 20 м. Штатная длина кабеля и штатное исполнение проточной части для этой позиции уточняются при заказе.

Конструктивные особенности

Насос Иртыш ПФ2 50/200.212-15/2Ех имеет моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит двухканальное закрытое рабочее колесо непосредственно через вал. Герметизация обеспечивается торцовым уплотнением с парой трения из карбида кремния и масляной камерой между двигателем и проточной частью.

Рабочее колесо и спиральный корпус выполнены из чугуна СЧ20. Электродвигатель герметизированный, встроенного типа, со степенью защиты IP68; встроенный кабель длиной 20 м (в исполнении по специальному заказу) имеет 3х1х3 жил сечением 10х6х2,5 мм² и маслостойкую изоляцию. В обмотках статора установлены датчики температуры, в масляной камере — датчик влажности.

Для стационарной погружной установки на корпусе предусмотрен захват под опускное устройство: насос садится на неподвижный напорный патрубок и снимается без разборки напорного трубопровода.

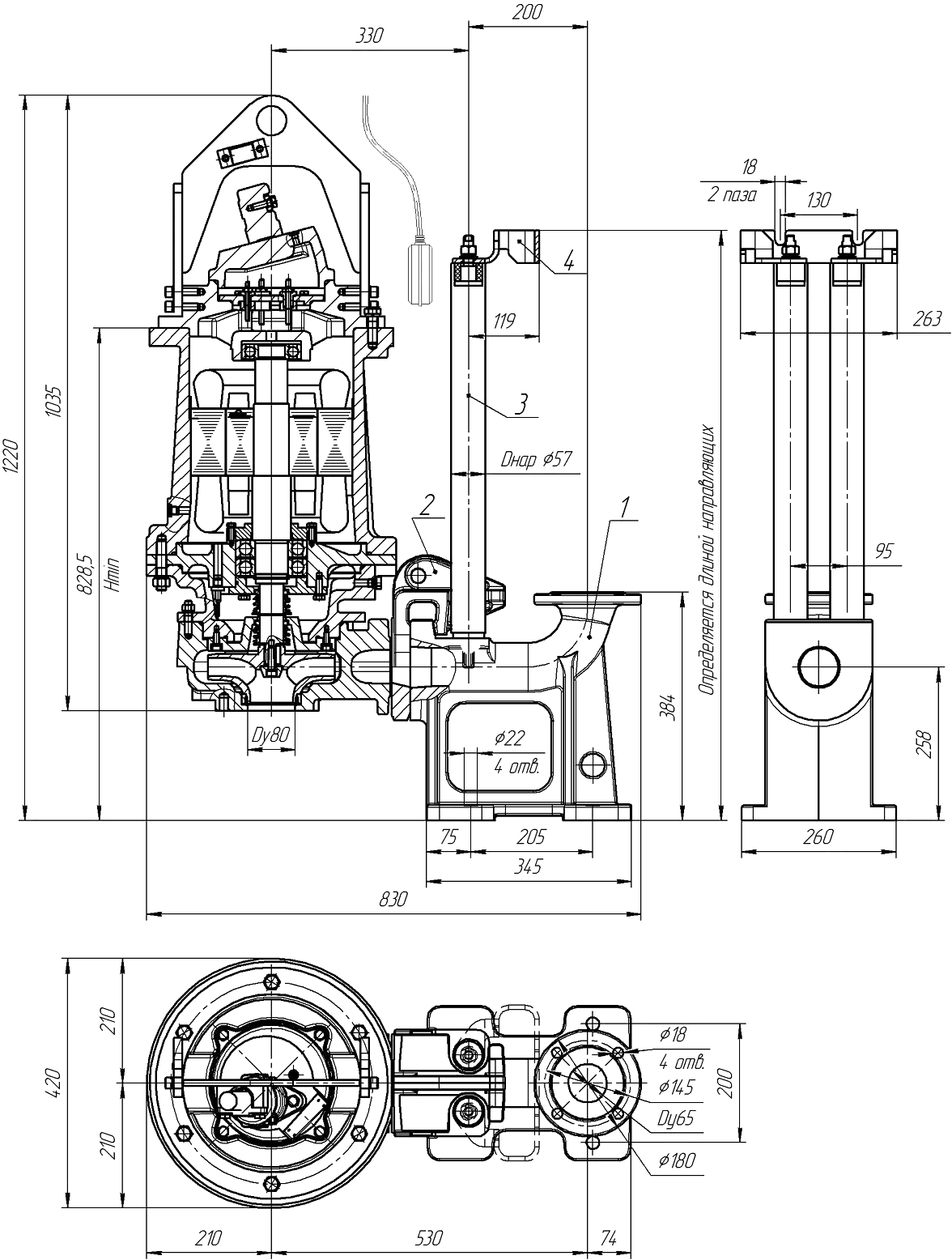

Габаритные размеры — исполнение на опускном устройстве

Чертёж относится к стационарному погружному исполнению с захватом под опускное устройство (код монтажа 1, обозначения 1xx) и показывает установку в сборе. Размеры — по чертежу со страницы завода. Размеры в таблице характеристик приведены для установки в сборе.

Рабочие характеристики

Номинальная рабочая точка исполнения — подача 10 м³/ч при напоре 60 м.

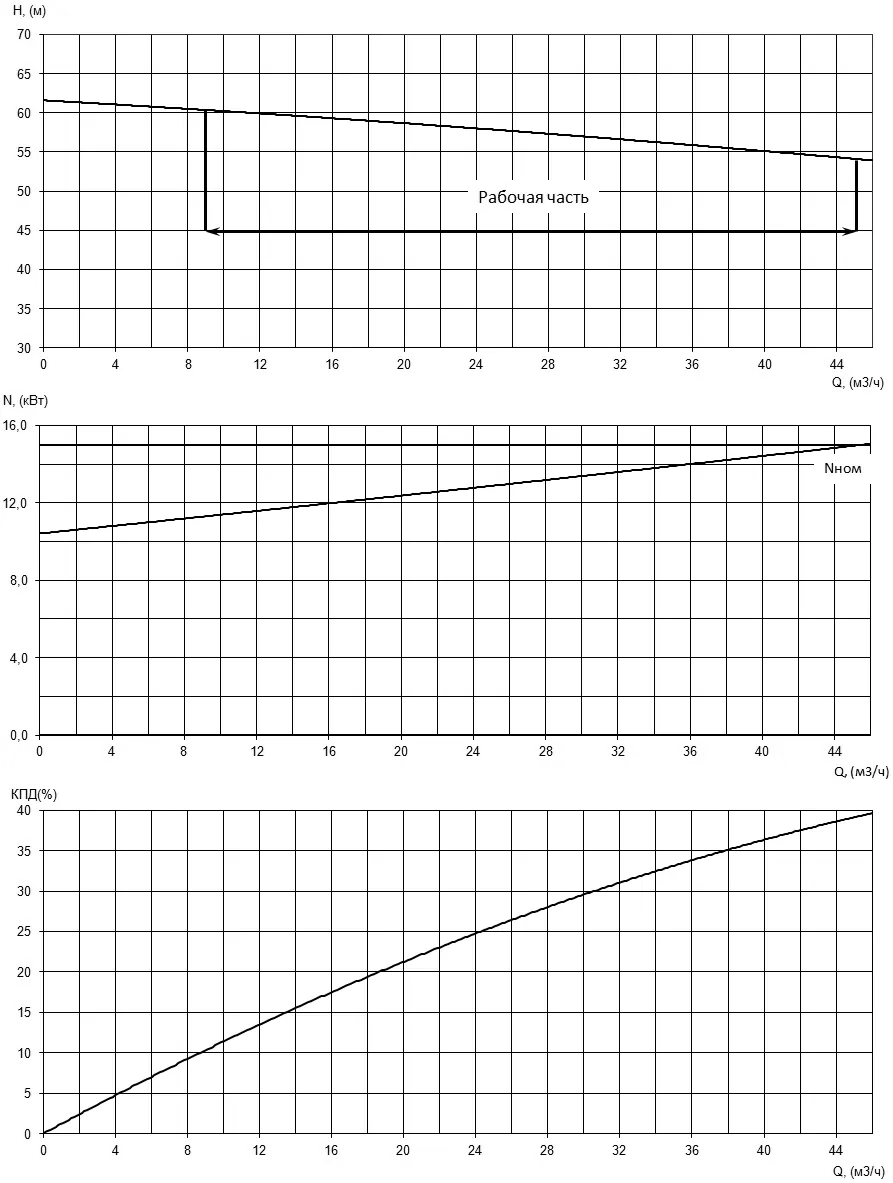

Напорная характеристика H–Q, потребляемая мощность N–Q и КПД η–Q

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Варианты установки

• стационарная погружная установка на опускном устройстве — исполнения 1xx.

Другие варианты монтажа серии ПФ/ПФС — мобильная погружная установка, горизонтальный и вертикальный моноблочный монтаж, установка в трубе — для этой позиции не каталогизированы.

Назначение

Насос Иртыш ПФ2 50/200.212-15/2Ех предназначен для перекачивания бытовых, коммунальных и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Двухканальное закрытое рабочее колесо допускает присутствие в среде коротковолокнистых включений; длинноволокнистые включения по руководству завода допускаются только для насосов с вихревым колесом ПФС.

Типовые объекты применения — канализационные насосные станции, очистные сооружения, приёмные и накопительные резервуары, технологические системы водоотведения.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой среды и окружающей среды для взрывозащищённого исполнения — от +1 до +40 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные взвешенные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 25 мм;
• климатическое исполнение — УХЛ5 по ГОСТ 15150;
• температура окружающего воздуха при эксплуатации — от +1 до +40 °C;
• максимальная глубина погружения — 10 м; большая глубина оговаривается в техническом задании при заказе;
• количество пусков — рекомендуется до 10 в час, максимально 20 в час;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Взрывозащита

Электродвигатель насоса имеет маркировку взрывозащиты 1Ex d IIB T4 Gb X: электрооборудование группы IIB с уровнем взрывозащиты Gb, вид взрывозащиты «взрывонепроницаемая оболочка «d»», температурный класс T4. Гидравлическая (неэлектрическая) часть имеет маркировку II Gb c/k IIB T4 X — защита конструкционной безопасностью и жидкостным погружением.

По руководству завода насос предназначен для применения в местах, опасных по взрывоопасной среде этилена и пропана с температурой воспламенения более 135 °C, кроме подземных выработок шахт и их наземных строений. Для рудничных условий завод выпускает отдельное исполнение РВ Ех.

Знак «X» в маркировке означает специальные условия применения, которые обеспечивает потребитель:

• при работе насос постоянно погружён в перекачиваемую жидкость; при достижении заданного минимального уровня насос отключается;
• работа «всухую» запрещена;
• насос поставляется с постоянно подсоединённым кабелем; при подключении должен быть обеспечен необходимый уровень взрывозащиты;
• кабельные линии защищаются от механических повреждений;
• температура окружающей среды и перекачиваемой жидкости — от +1 до +40 °C.

Защита и управление

Электродвигатель имеет степень защиты IP68 и класс нагревостойкости изоляции F. Каталогизированное исполнение этой позиции поставляется с влаго-термозащитой: датчики температуры в обмотках статора и датчик влажности в масляной камере. Каталогизированное исполнение поставляется без шкафа защиты и управления.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш ПФ2 50/200.212-15/2Ех соответствует одной гидравлической рабочей точке серии — 10 м³/ч при напоре 60 м. Карточка не заменяет подбор: перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка системы должна попадать в рабочую часть характеристики.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 25 мм.
4. Диаметр напорного трубопровода — напорный патрубок Ду 50.
5. Вариант монтажа — стационарный погружной с захватом под опускное устройство (1xx); мобильное исполнение для этой позиции не каталогизировано.
6. Опускное устройство — для исполнений 1xx заказывается отдельно; длина направляющих определяется глубиной резервуара.
7. Шкаф управления — без шкафа защиты и управления.
8. Способ защиты электродвигателя — каталогизированное исполнение поставляется с влаго-термозащитой; расширенный контроль подшипников и вибрации уточняется при заказе.
9. Питание — карточка относится к трёхфазной сети 380/660 В, 50 Гц.
10. Взрывозащита — исполнение Ех, маркировка 1Ex d IIB T4 Gb X; область применения и специальные условия — в разделе «Взрывозащита» вкладки «Назначение и эксплуатация».
11. Кабель и дополнительная комплектация — штатный кабель; другая длина, конструктивное исполнение проточной части, поплавковые выключатели и запорная арматура заказываются дополнительно.

Если требуемая рабочая точка или условия эксплуатации выходят за пределы этого исполнения, подбирают другую гидравлическую позицию серии Иртыш ПФ/ПФС, а не выводят насос за рабочую часть его характеристики.
