Насос Иртыш ПФ2 500/650.654-160/10

Условные обозначения:

Вид обозначения: Иртыш ПФ2 500/650.654.[X5]-[X6]-160/10-[X12][X13][X14]

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;
• 2 — двухканальное закрытое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 500 — номинальный диаметр напорного патрубка, мм;
• 650 — номинальный диаметр рабочего колеса, мм;
• 654 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода применяется штатный кабель 10 м;
• 160 — номинальная мощность электродвигателя, кВт;
• 10 — число полюсов электродвигателя;
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции питающей сети [X7], исполнения электродвигателя [X10] и типа подключения [X11] в этой карточке пустые: она относится к базовому электродвигателю на трёхфазную сеть 380 В, 50 Гц с соединением обмоток звездой. Однофазные и взрывозащищённые исполнения для этой позиции заводом не каталогизированы.

Вариант монтажа [X12]

Исполнения 0xx — мобильный погружной монтаж.

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Каталогизированное исполнение этой позиции поставляется с кодом защиты 6; другие способы защиты из формулы серии для неё не каталогизированы и уточняются при заказе.

Исполнения этой карточки

Конструктивные особенности

Насос Иртыш ПФ2 500/650.654-160/10 имеет моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит двухканальное закрытое рабочее колесо непосредственно через вал. Герметизация обеспечивается торцовым уплотнением с парой трения из карбида кремния и масляной камерой между двигателем и проточной частью.

Рабочее колесо и спиральный корпус выполнены из чугуна СЧ20. Электродвигатель герметизированный, встроенного типа, со степенью защиты IP68; встроенный кабель длиной 10 м имеет по факту заказа жил сечением по факту заказа мм² и маслостойкую изоляцию. В обмотках статора установлены датчики температуры, в масляной камере — датчик влажности.

Устройство насоса Иртыш ПФ2 500/650.654-160/10

На схеме показана общая конструкция погружного насоса и расположение основных узлов.

Габаритные размеры — мобильное исполнение

Чертёж относится к мобильному погружному исполнению (код монтажа 0, обозначения 0xx).

Собственный габаритный чертёж этого исполнения на страницах завода не опубликован.

Размеры уточняются по заводскому чертежу конкретного исполнения.

Рабочие характеристики

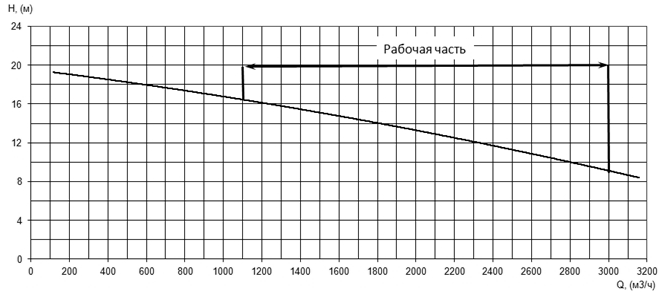

Номинальная рабочая точка исполнения — подача 3000 м³/ч при напоре 9 м.

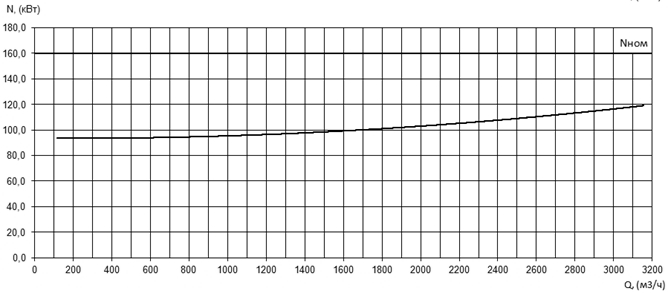

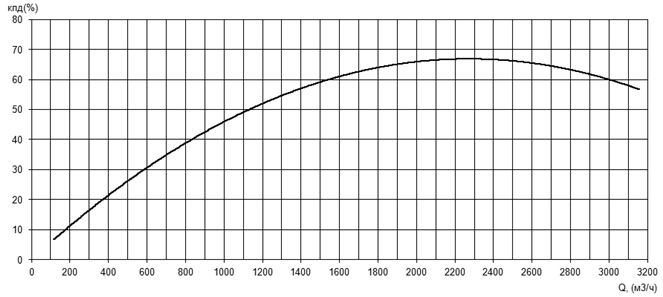

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Варианты установки

• мобильная погружная установка — исполнения 0xx.

Другие варианты монтажа серии ПФ/ПФС — стационарная установка на опускном устройстве, горизонтальный и вертикальный моноблочный монтаж, установка в трубе — для этой позиции не каталогизированы.

Назначение

Насос Иртыш ПФ2 500/650.654-160/10 предназначен для перекачивания бытовых, коммунальных и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Двухканальное закрытое рабочее колесо допускает присутствие в среде коротковолокнистых включений; длинноволокнистые включения по руководству завода допускаются только для насосов с вихревым колесом ПФС.

Типовые объекты применения — канализационные насосные станции, очистные сооружения, приёмные и накопительные резервуары, технологические системы водоотведения.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой среды — до 50 °C; кратковременная работа при 55 °C допускается не более 15 минут с последующим перерывом 45 минут;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные взвешенные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 150 мм;
• климатическое исполнение — УХЛ5 по ГОСТ 15150;
• температура окружающего воздуха при эксплуатации — от +1 до +40 °C;
• максимальная глубина погружения — 10 м; большая глубина оговаривается в техническом задании при заказе;
• количество пусков — рекомендуется до 10 в час, максимально 20 в час;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Защита и управление

Электродвигатель имеет степень защиты IP68 и класс нагревостойкости изоляции F. Каталогизированное исполнение этой позиции поставляется с влаго-термозащитой: датчики температуры в обмотках статора и датчик влажности в масляной камере. Каталогизированное исполнение поставляется со шкафом защиты и ручного управления.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш ПФ2 500/650.654-160/10 соответствует одной гидравлической рабочей точке серии — 3000 м³/ч при напоре 9 м. Карточка не заменяет подбор: перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка системы должна попадать в рабочую часть характеристики.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 150 мм.
4. Диаметр напорного трубопровода — напорный патрубок Ду 500.
5. Вариант монтажа — мобильный погружной (0xx); стационарная установка на опускном устройстве для этой позиции не каталогизирована.
6. Шкаф управления — каталогизировано исполнение со шкафом защиты и ручного управления.
7. Способ защиты электродвигателя — каталогизированное исполнение поставляется с влаго-термозащитой; расширенный контроль подшипников и вибрации уточняется при заказе.
8. Питание — карточка относится к трёхфазной сети 380 В, 50 Гц.
9. Кабель и дополнительная комплектация — штатный кабель 10 м; другая длина, конструктивное исполнение проточной части, поплавковые выключатели и запорная арматура заказываются дополнительно.

Если требуемая рабочая точка или условия эксплуатации выходят за пределы этого исполнения, подбирают другую гидравлическую позицию серии Иртыш ПФ/ПФС, а не выводят насос за рабочую часть его характеристики.
