Насос Иртыш ПФ2 65/135.131-4/2РВ Ех

Условные обозначения:

Вид обозначения: Иртыш ПФ2 65/135.131.[X5]-[X6]-4/2РВ Ех-[X12][X13][X14]

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;
• 2 — двухканальное закрытое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 65 — номинальный диаметр напорного патрубка, мм;
• 135 — номинальный диаметр рабочего колеса, мм;
• 131 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода применяется штатный кабель 10 м;
• 4 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• РВ Ех — взрывозащищённое исполнение электродвигателя для рудничных условий (позиция [X10] зафиксирована этим исполнением);
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции питающей сети [X7] и типа подключения [X11] в этой карточке пустые, а позиция исполнения электродвигателя [X10] — РВ Ех: карточка относится к взрывозащищённому электродвигателю (маркировка РВ Ex d I Mb X) на трёхфазную сеть 380 В, 50 Гц с соединением обмоток звездой. Базовое исполнение без взрывозащиты имеет собственное обозначение (без РВ Ех) и собственные рабочие параметры; оно подбирается отдельно.

Вариант монтажа [X12]

Исполнения 0xx — мобильный погружной монтаж.

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Каталогизированное исполнение этой позиции поставляется с кодом защиты 6; другие способы защиты из формулы серии для неё не каталогизированы и уточняются при заказе.

Исполнения этой карточки

Конструктивные особенности

Насос Иртыш ПФ2 65/135.131-4/2РВ Ех имеет моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит двухканальное закрытое рабочее колесо непосредственно через вал. Герметизация обеспечивается торцовым уплотнением с парой трения из карбида кремния и масляной камерой между двигателем и проточной частью.

Рабочее колесо и спиральный корпус выполнены из чугуна СЧ20. Электродвигатель герметизированный, встроенного типа, со степенью защиты IP68; встроенный кабель длиной 10 м имеет семь жил сечением 1,5 мм² и маслостойкую изоляцию. В обмотках статора установлены датчики температуры, в масляной камере — датчик влажности.

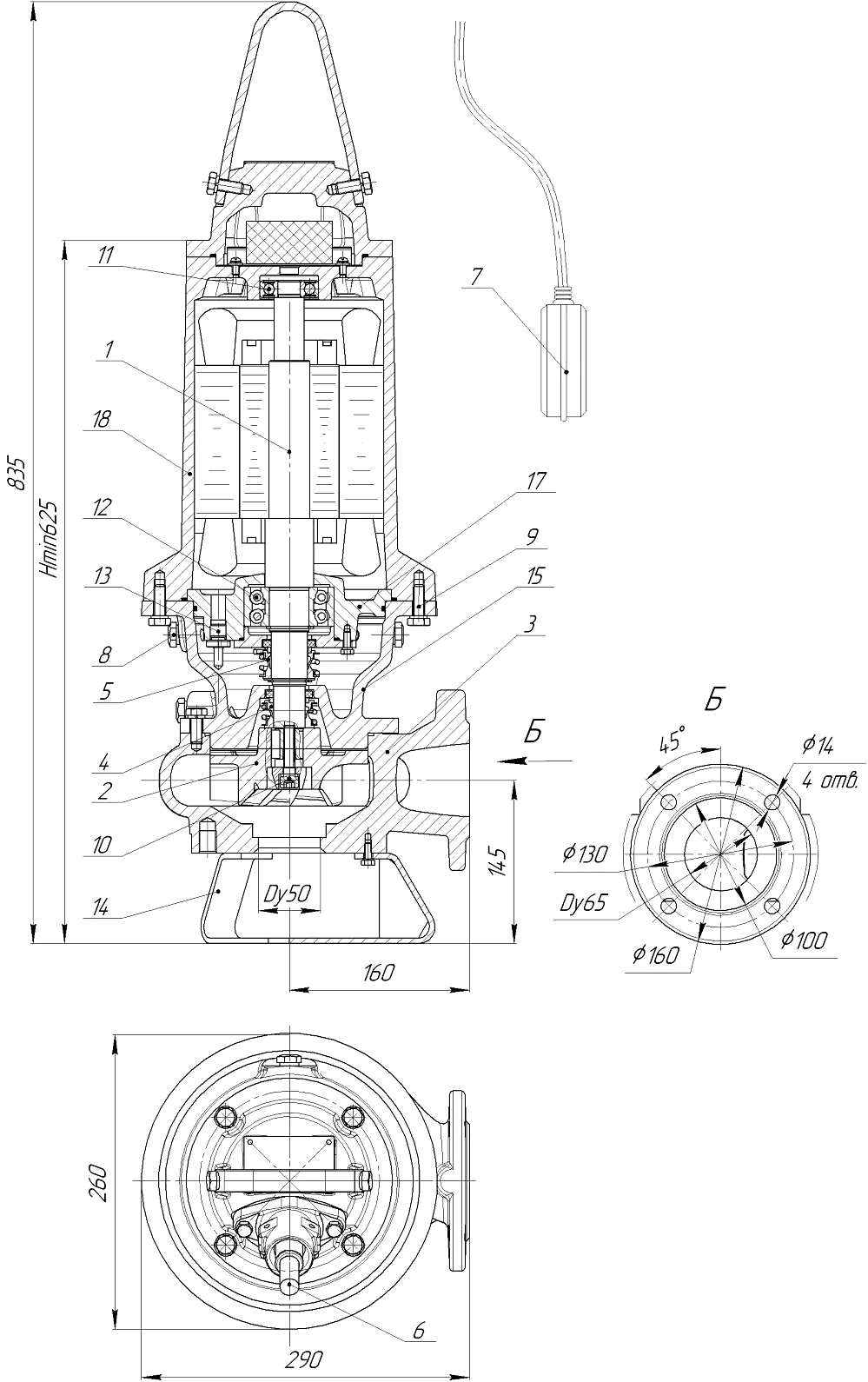

Габаритные размеры — мобильное исполнение

Чертёж относится к мобильному погружному исполнению (код монтажа 0, обозначения 0xx). Позиции и размеры — по заводскому чертежу (руководство по эксплуатации, рис. 29). Размеры в таблице характеристик приведены именно для него.

Рабочие характеристики

Номинальная рабочая точка исполнения — подача 45 м³/ч при напоре 15 м.

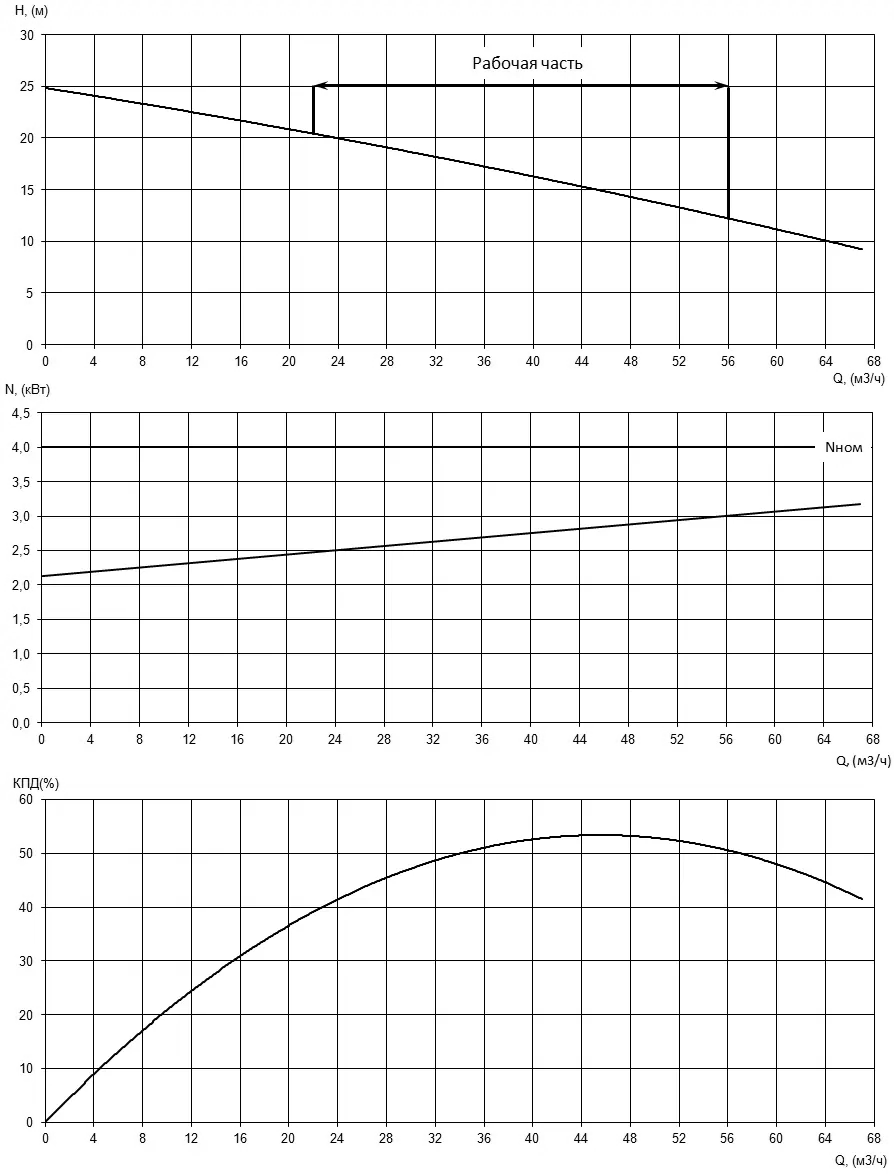

Напорная характеристика H–Q, потребляемая мощность N–Q и КПД η–Q

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Варианты установки

• мобильная погружная установка — исполнения 0xx.

Другие варианты монтажа серии ПФ/ПФС — стационарная установка на опускном устройстве, горизонтальный и вертикальный моноблочный монтаж, установка в трубе — для этой позиции не каталогизированы.

Назначение

Насос Иртыш ПФ2 65/135.131-4/2РВ Ех предназначен для перекачивания бытовых, коммунальных и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Двухканальное закрытое рабочее колесо допускает присутствие в среде коротковолокнистых включений; длинноволокнистые включения по руководству завода допускаются только для насосов с вихревым колесом ПФС.

Типовые объекты применения — канализационные насосные станции, очистные сооружения, приёмные и накопительные резервуары, технологические системы водоотведения.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой среды и окружающей среды для взрывозащищённого исполнения — от +1 до +40 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные взвешенные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 25 мм;
• климатическое исполнение — УХЛ5 по ГОСТ 15150;
• температура окружающего воздуха при эксплуатации — от +1 до +40 °C;
• максимальная глубина погружения — 10 м; большая глубина оговаривается в техническом задании при заказе;
• количество пусков — рекомендуется до 10 в час, максимально 20 в час;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Взрывозащита

Электродвигатель насоса имеет маркировку взрывозащиты РВ Ex d I Mb X: рудничное электрооборудование группы I с уровнем взрывозащиты Mb, вид взрывозащиты «взрывонепроницаемая оболочка «d»». Гидравлическая (неэлектрическая) часть имеет маркировку I Mb c/k I X — группа I, уровень взрывозащиты Mb, защита конструкционной безопасностью и жидкостным погружением.

По руководству завода насос предназначен для применения в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли.

Знак «X» в маркировке означает специальные условия применения, которые обеспечивает потребитель:

• при работе насос постоянно погружён в перекачиваемую жидкость; при достижении заданного минимального уровня насос отключается;
• работа «всухую» запрещена;
• насос поставляется с постоянно подсоединённым кабелем; при подключении должен быть обеспечен необходимый уровень взрывозащиты;
• кабельные линии защищаются от механических повреждений;
• температура окружающей среды и перекачиваемой жидкости — от +1 до +40 °C.

Защита и управление

Электродвигатель имеет степень защиты IP68 и класс нагревостойкости изоляции F. Каталогизированное исполнение этой позиции поставляется с влаго-термозащитой: датчики температуры в обмотках статора и датчик влажности в масляной камере. Каталогизированное исполнение поставляется со шкафом защиты и ручного управления.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш ПФ2 65/135.131-4/2РВ Ех соответствует одной гидравлической рабочей точке серии — 45 м³/ч при напоре 15 м. Карточка не заменяет подбор: перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка системы должна попадать в рабочую часть характеристики.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 25 мм.
4. Диаметр напорного трубопровода — напорный патрубок Ду 65.
5. Вариант монтажа — мобильный погружной (0xx); стационарная установка на опускном устройстве для этой позиции не каталогизирована.
6. Шкаф управления — каталогизировано исполнение со шкафом защиты и ручного управления.
7. Способ защиты электродвигателя — каталогизированное исполнение поставляется с влаго-термозащитой; расширенный контроль подшипников и вибрации уточняется при заказе.
8. Питание — карточка относится к трёхфазной сети 380 В, 50 Гц.
9. Взрывозащита — исполнение РВ Ех, маркировка РВ Ex d I Mb X; область применения и специальные условия — в разделе «Взрывозащита» вкладки «Назначение и эксплуатация».
10. Кабель и дополнительная комплектация — штатный кабель 10 м; другая длина, конструктивное исполнение проточной части, поплавковые выключатели и запорная арматура заказываются дополнительно.

Если требуемая рабочая точка или условия эксплуатации выходят за пределы этого исполнения, подбирают другую гидравлическую позицию серии Иртыш ПФ/ПФС, а не выводят насос за рабочую часть его характеристики.
