Торцевое уплотнение насосов Иртыш НФ и НФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Тип | Торцовое, сильфонного типа |
| Пара трения | Карбид кремния |
| Насосы | Иртыш НФ1–НФ4, НФ, НФС |
| Подбор | По обозначению и номеру насоса |
| Уплотнение вала | Одно, два торцовых или с манжетой |
Торцевое уплотнение насосов Иртыш НФ и НФС — уплотнение вала между гидравлической частью и электродвигателем наружных фекальных насосов. Тип общий для насосов с канальным (НФ1–НФ4, НФ) и вихревым (НФС) колесом: серийное необслуживаемое торцовое уплотнение сильфонного типа с парой трения из карбида кремния. В заводской документации деталь называется торцовым уплотнением, в обиходе — торцевым.
Неподвижное кольцо стоит в корпусной детали в уплотнительном кольце, скользящее кольцо на профильной прокладке вращается с валом, пружина прижимает пару трения. У большинства моделей вал уплотнён одним торцовым уплотнением, у насосов с масляной камерой — двумя торцовыми и датчиком влажности, у малых типоразмеров — торцовым уплотнением и манжетой; у ряда агрегатов — сальниковой набивкой.
Уплотнение подбирают по обозначению и заводскому номеру насоса: посадочный диаметр вала и исполнение зависят от типоразмера, а не от типа колеса. Перед пуском воздух из полости уплотнения стравливают краном «Маевского», работа «на сухую» его разрушает; замену рекомендуется выполнять на заводе-изготовителе или в сервисном центре.
Цена по запросу
доступен для заказа
от 3 500 руб.
- Все характеристики
- Размеры и схема
- Замена и обслуживание
- Подбор и заказ
- Как заказать
- Оплата
- Доставка
- Гарантия
Характеристики торцевого уплотнения насосов Иртыш НФ и НФС
| Тип | Торцовое, сильфонного типа |
| Пара трения | Карбид кремния |
| Насосы | Иртыш НФ1–НФ4, НФ, НФС |
| Подбор | По обозначению и номеру насоса |
| Уплотнение вала | Одно, два торцовых или с манжетой |
| Удаление воздуха | Кран «Маевского» |
| Контроль износа | Датчик влажности (с камерой) |
| Тип изделия | Запасная часть насоса |
| Обслуживание | Серийное, необслуживаемое |
| Плановая замена | Среднее и главное ТО |
| Ресурс до главного ТО | 20000 ч |
Конструкция уплотнения

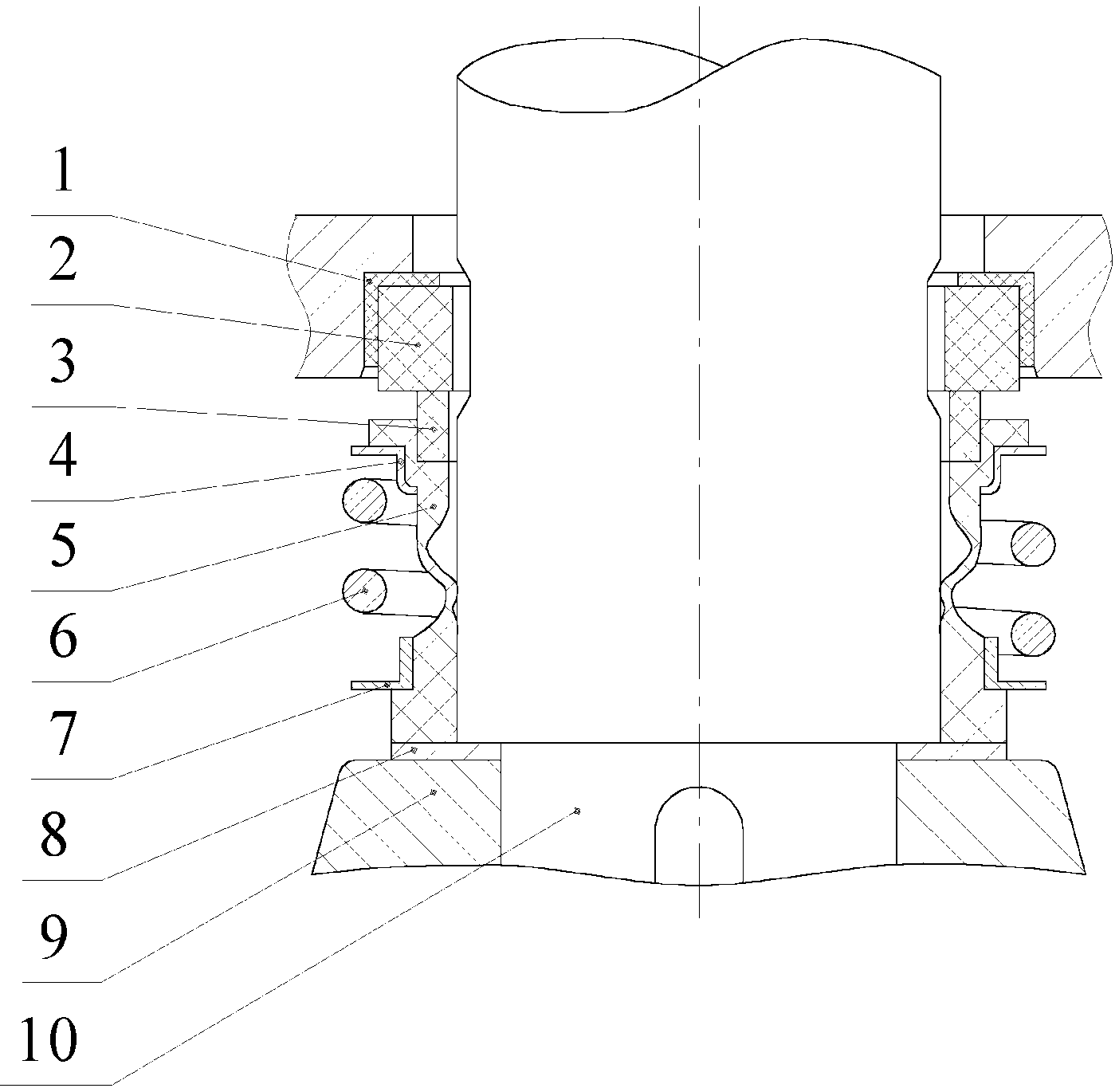

Позиции на рисунке
| № | Элемент |
| 1 | Уплотнительное кольцо |
| 2 | Неподвижное кольцо |
| 3 | Скользящее кольцо |
| 4, 7 | Тарелка пружины |
| 5 | Профильная уплотнительная прокладка |
| 6 | Пружина |
| 8 | Кольцо |
| 9 | Рабочее колесо |
| 10 | Вал |
Неподвижное кольцо 2 стоит в корпусной детали в уплотнительном кольце 1, скользящее кольцо 3 вращается с валом; пружина 6 между тарелками 4 и 7 прижимает пару трения. Пара трения — карбид кремния.

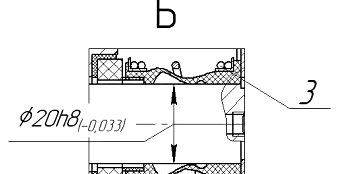

Пример посадочных размеров — НФС 50/125.120-1,1/2
Размеры по чертежу
| Параметр | Значение |
| Диаметр вала под уплотнение | ⌀20 мм |
| Осевой размер уплотнения на виде Б | 37,5 ± 0,5 мм |
Размеры относятся только к этой модели; у других насосов — по чертежу и заводскому номеру.
Исполнения уплотнения вала
| Исполнение | Уплотнение вала | Насосы по чертежам завода, например |
| Без масляной камеры | одно торцовое уплотнение со стороны колеса | НФ2 100/150.147-7,5/2, НФ2 125/315.287-22/4, НФ2 125/315.290-22/4, НФ2 125/315.336-11/6, НФ2 125/400.328-37/4, НФ2 125/400.365-37/4 |
| Малые типоразмеры | торцовое уплотнение и манжета | НФ2 100/150.137-5,5/2 |
| С масляной камерой | два торцовых уплотнения, между ними масляная камера с датчиком влажности | НФ2 125/400.370-45/4, НФ2 150/315.320-11/6, НФ2 200/450.409-37/6, НФ3 200/400.447-55/6, НФ4 150/500.500-200/4 |
| Сальниковое | сальниковая набивка вместо торцового уплотнения | НФ2 125/315.310-30/4, НФ2 125/315.314-22/4, НФ2 150/315.340-55/4, НФ2 150/315.350-15/6, НФ2 150/470.468-30/6, НФ2 250/470.461-55/6, НФ2 250/470.500-90/6, НФ2 250/750.740-160/8, НФ2 350/450.427-75/6, НФ2 400/750.730-6.250/8, НФ2 400/750.739-10.250/8, НФ2 400/750.744-250/8, НФ2 400/750.746-250/8, НФ4 150/500.437-160/4, НФС 125/400.328-75/4 |

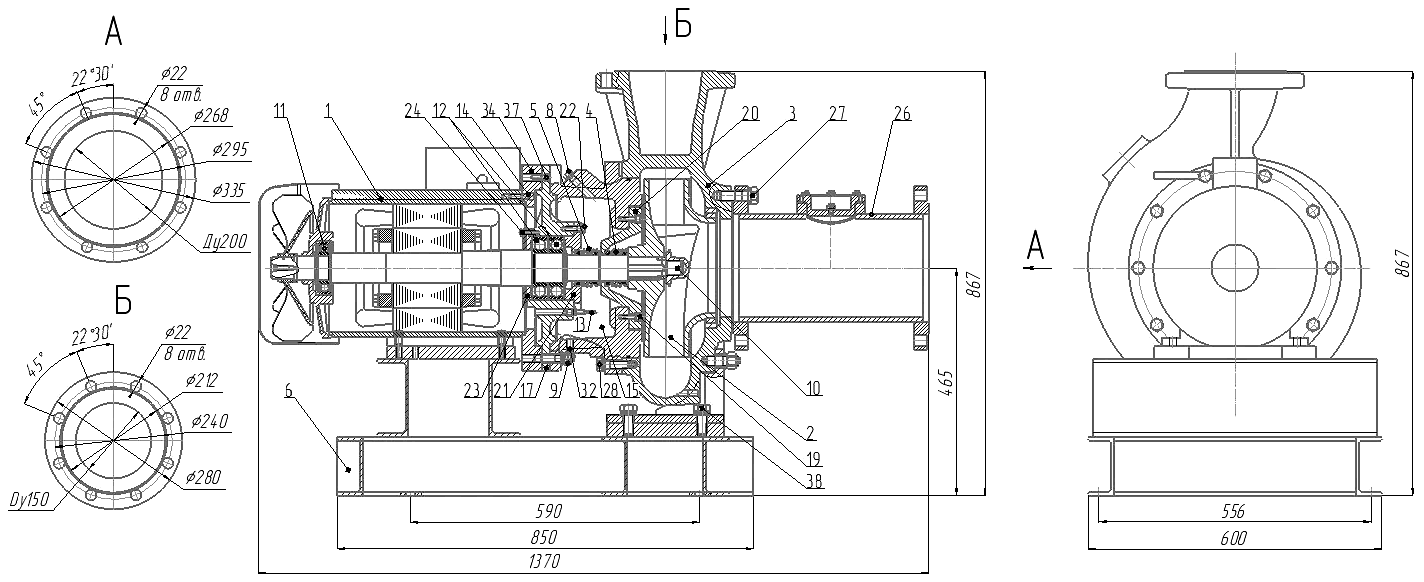

Пример исполнения с двумя торцовыми уплотнениями и масляной камерой — насос НФ2 150/315.320-11/6:
Позиции на рисунке
| № | Элемент |
| 2 | Колесо рабочее |
| 3 | Корпус спиральный |
| 4 | Торцовое уплотнение |
| 5 | Торцовое уплотнение |
| 8 | Пробка масляной камеры для заливки масла |
| 11, 12 | Подшипники |
| 13 | Датчик влажности |
| 15 | Корпус камеры |
| 17 | Стакан подшипника |
| 20 | Крышка камеры |
Когда менять
- плановая замена — при среднем техобслуживании (6660 ч, не реже 1 раза в 2 года) и при главном (20000 ч, не реже 1 раза в 6 лет);
- утечка через уплотнение выше нормы — признак износа, уплотнение заменяют;
- частое срабатывание датчика влажности (менее 250 ч после замены масла) или срабатывание без воды в масле — насос направляют на завод-изготовитель;
- после хранения более 3 лет перед вводом в эксплуатацию заменяют все торцовые уплотнения и резинотехнические изделия;
- в гарантийный период уплотнение меняют только с согласия завода; замену рекомендуется выполнять на заводе-изготовителе или в сервисном центре.
Порядок замены
- У насосов с масляной камерой — слить масло: насос уложить горизонтально пробкой камеры вниз.
- Установить насос на подставку вертикально, колесом рабочим вверх.
- Отвернуть крепление колеса и снять рабочее колесо.
- Снять нижнее торцовое уплотнение вместе с крышкой камеры или проставкой.
- При втором уплотнении — снять стопорное кольцо и верхнее уплотнение (манжету); при влаге в двигателе — протереть и высушить полость.
- Проверить пары трения и сильфоны, собрать насос в обратном порядке.
Установка
- посадочные места и вал очищают от налёта «до металла» без царапин; допускаются только небольшие осевые усилия, без перекосов;
- неподвижный узел: посадочное место и Г-образную манжету смачивают мыльной водой, запрессовывают через оправку с мягкой накладкой; поверхность трения не смазывают, а протирают безворсовой тканью со спиртом;
- подвижный узел: уплотнительную поверхность и сильфон смазывают трансформаторным маслом и устанавливают через оправку, не повреждая сильфон;
- после сборки вал проворачивается от руки с некоторым усилием, без заеданий;
- перед пуском воздух из полости уплотнения стравливают краном «Маевского» до выхода жидкости без пузырьков; работа «на сухую» повреждает уплотнение.
Подбор и заказ
- Обозначение насоса и заводской номер — от них зависят посадочный диаметр вала и исполнение уплотнения вала.
- Позиция — нижнее торцовое уплотнение, верхнее торцовое уплотнение или манжета.
- Сопутствующие детали — резиновые кольца по стыкам корпусных деталей и трансформаторное масло для насосов с масляной камерой.
- Исполнение Ех / РВ Ех — уплотнения взрывозащищённых насосов подбираются по их обозначению.
- Сальниковое уплотнение — для насосов с сальниковой набивкой детали подбираются по обозначению и заводскому номеру.
Смотрите также: запчасти насосов Иртыш НФ и НФС, рабочее колесо НФ, рабочее колесо НФС.
