Мотор-редуктор 3МП-31,5
Большинство моделей в НАЛИЧИИ!!! Отправим ТК в любой регион РФ и СНГ.

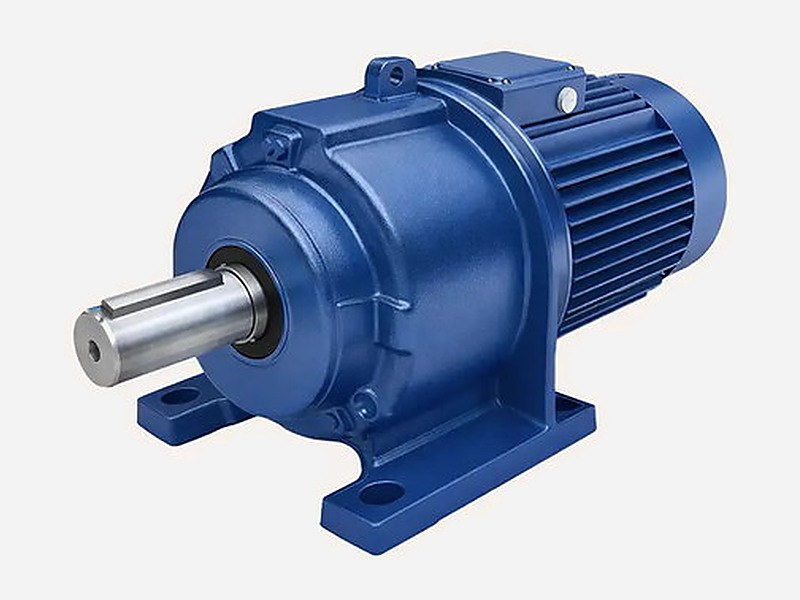

Мотор-редуктор 3МП-31,5 — планетарный привод для промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на рабочий механизм.
Типоразмер применяется в конвейерных, дозирующих, смесительных и других промышленных приводах с продолжительным режимом работы. Планетарная компоновка позволяет получить компактный соосный привод с несколькими диапазонами выходной частоты вращения.
3МП-31,5 выбирают с учётом требуемой частоты вращения, нагрузки, мощности электродвигателя, способа крепления, исполнения выходного вала и условий эксплуатации. Для одной частоты вращения могут быть предусмотрены несколько вариантов двигателя и крутящего момента.
В нашей компании можно приобрести мотор-редуктор 3МП-31,5 в исполнении под конкретную задачу. При подборе учитываем рабочие параметры, способ монтажа и тип выходного вала; по запросу уточним комплектацию, сроки и организуем поставку в регионы России.
Цена по запросу
доступен для заказа
- Товары
- Технические характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор редуктора
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 33 товара:
-
ФотоНаименование товараДополнительная информацияЦена
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Мотор-редуктор 3МП-31,5 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Модель двигателя | Мощность двигателя, кВт | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) |
| Трёхступенчатое исполнение (3 ступени) | ||||||
| 3,55 | 230 | 63А6 | 0,18 | 3500 | 96 | 24 |
| 4,4 | 230 | 63А6 | 0,18 | |||
| 5,6 | 230 | 63А6 | 0,18 | |||
| 7,1 | 230 | 63В6 | 0,25 | |||
| 9 | 230 | 63А4 | 0,25 | |||
| 12,5 | 181 | 63А4 | 0,25 | |||
| 16 | 209 | 63А2 | 0,37 | |||
| Двухступенчатое исполнение (2 ступени) | ||||||
| 18 | 190 | 80А8 | 0,37 | 3300 | 97 | 19 |
| 18 | 129 | 71В8 | 0,25 | |||
| 22,4 | 227 | 80В8 | 0,55 | |||
| 22,4 | 103 | 71В8 | 0,25 | |||
| 28 | 182 | 80В8 | 0,55 | |||
| 28 | 122 | 71А6 | 0,37 | |||
| 35,5 | 195 | 71В4 | 0,75 | |||
| 35,5 | 143 | 71А4 | 0,55 | |||
| 45 | 154 | 71В4 | 0,75 | |||
| 45 | 113 | 71А4 | 0,55 | |||
| 56 | 182 | 71В2 | 1,1 | |||
| 56 | 124 | 71А2 | 0,75 | |||
| 71 | 195 | 80А2 | 1,5 | |||
| 71 | 143 | 71В2 | 1,1 | |||
| 90 | 226 | 80В2 | 2,2 | |||
| 90 | 113 | 71В2 | 1,1 | |||
| Одноступенчатое исполнение (1 ступень) | ||||||
| 112 | 186 | 100L6 | 2,2 | 1800 | 98 | 23 |
| 112 | 127 | 90L6 | 1,5 | |||
| 140 | 202 | 100S4 | 3 | |||
| 140 | 148 | 90L4 | 2,2 | |||
| 180 | 210 | 100L4 | 4 | |||
| 180 | 115 | 90L4 | 2,2 | |||
| 224 | 169 | 100L4 | 4 | |||
| 224 | 127 | 100S4 | 3 | |||
| 280 | 186 | 100L2 | 5,5 | |||
| 280 | 135 | 100S2 | 4 | |||
Условные обозначения:
Вид обозначения: 3МП-31,5-[X1]-[X2]-G[X3]-[X4]-[X5]
- 3МП — тип планетарного мотор-редуктора;
- 31,5 — радиус расположения осей сателлитов, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность комплектующего электродвигателя, кВт;
- G[X3] — конструктивное исполнение по способу монтажа;
- [X4] — вариант исполнения выходного вала;
- [X5] — климатическое исполнение и категория размещения.
Конструктивное исполнение по способу монтажа мотор-редуктора 3МП-31,5:
Конструктивные особенности
Мотор-редуктор 3МП-31,5 имеет планетарную компоновку: электродвигатель и редукторная часть образуют единый привод. Для типоразмера предусмотрены одно-, двух- и трёхступенчатые исполнения; число ступеней связано с диапазоном частоты вращения и габаритной группой.
По способу установки применяются исполнения на лапах и с фланцевым креплением. Выходной вал может быть цилиндрическим, коническим или полым.
При выборе исполнения важно учитывать не только рабочие параметры, но и присоединительные размеры. Ниже приведены габариты для установки на лапах и фланцевого исполнения, а также размеры выходных валов 3МП-31,5.
Габаритные размеры мотор-редуктора 3МП-31,5 - исполнение на лапах
| Число ступеней | Диапазон частоты вращения, об/мин | Длина L, мм | Ширина B, мм | Высота H, мм |
| 3 | 3,55–16 | 460 | 190 | 215 |
| 2 | 18–90 | 510 | 200 | 225 |
| 1 | 112–280 | 590 | 250 | 247 |
Габаритные размеры мотор-редуктора 3МП-31,5 - фланцевое исполнение
| Число ступеней | Диапазон частоты вращения, об/мин | L, мм | B, мм | L3, мм | L4, мм | L5, мм | D, мм | D1, мм | D2, мм | d1, мм | n |
| 3 | 3,55–16 | 460 | 190 | 5 | 12 | 68 | 180 | 130 | 155 | 12 | 6 |
| 2 | 18–90 | 510 | 200 | 5 | 12 | 68 | 180 | 130 | 155 | 12 | 6 |
| 1 | 112–280 | 590 | 250 | 5 | 12 | 68 | 180 | 130 | 155 | 12 | 6 |
Цилиндрический выходной вал мотор-редуктора 3МП-31,5
| Исполнение выходного вала | d | l, мм | b, мм | t, мм |
| Цилиндрическое | 28k6 | 60 | 8 | 31 |
Конический выходной вал мотор-редуктора 3МП-31,5
| Исполнение выходного вала | d | d1 | l, мм | l1, мм | b, мм | t, мм |
| Коническое | 28 | M16x1,5 | 60 | 42 | 5 | 14,95 |
Полый выходной вал мотор-редуктора 3МП-31,5
| Исполнение выходного вала | d | l, мм | b, мм | t, мм |
| Полое | 25H7 | 55 | 8 | 28,1 |
Назначение
Мотор-редуктор 3МП-31,5 предназначен для привода промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на исполнительный механизм. Планетарная схема позволяет получить компактный привод с несколькими диапазонами выходной частоты вращения.
Редуктор применяют в приводах конвейеров, дозаторов, смесителей, механизмов подачи и другого технологического оборудования с продолжительным режимом работы. Для механизмов подъёма грузов мотор-редуктор 3МП-31,5 не предназначен.
В зависимости от требуемой частоты вращения применяется одно-, двух- или трёхступенчатое исполнение. Для ряда частот предусмотрено несколько вариантов мощности двигателя и крутящего момента.
Условия эксплуатации
- Мотор-редуктор допускает различные монтажные положения.
- Предназначен для продолжительного режима работы S1.
- Направление вращения выходного вала — в обе стороны.
- Рабочая среда должна быть неагрессивной и взрывобезопасной.
- Климатическое исполнение и категория размещения выбираются при заказе в соответствии с условиями эксплуатации.
Для подбора мотор-редуктора 3МП-31,5 необходимо определить основные рабочие и присоединительные параметры:
- требуемую частоту вращения выходного вала;
- необходимый крутящий момент или нагрузку на привод;
- мощность электродвигателя;
- способ монтажа — на лапах или с фланцевым креплением;
- исполнение выходного вала;
- климатическое исполнение и категорию размещения.
Для ряда частот вращения доступны несколько сочетаний мощности двигателя и крутящего момента. Сначала выбирают рабочую точку по таблице технических характеристик, затем монтажное исполнение и вариант выходного вала.
Если точное обозначение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора 3МП-31,5 или исходные требования к приводу. Рабочие параметры сопоставляют с таблицей технических характеристик, после чего выбирают монтажное исполнение и вариант выходного вала.
