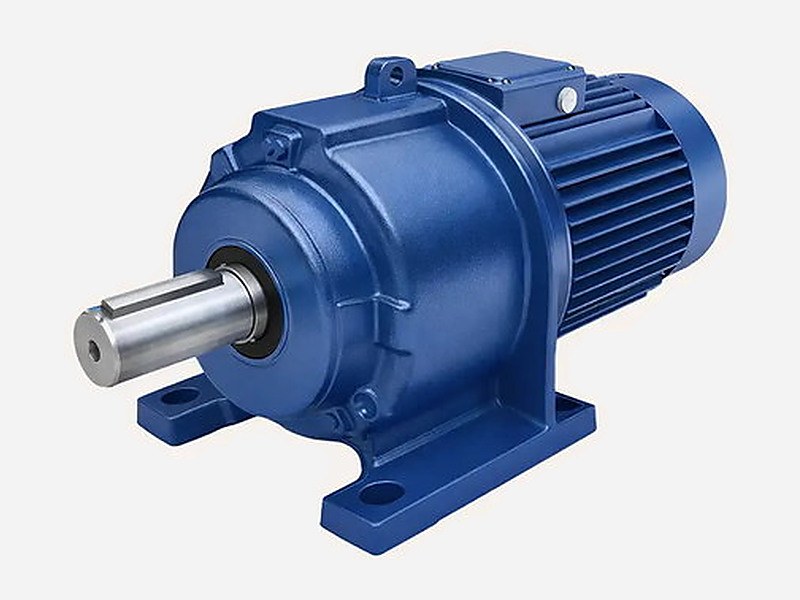

Мотор-редуктор 3МП-40
Большинство моделей в НАЛИЧИИ!!! Отправим ТК в любой регион РФ и СНГ.
Мотор-редуктор 3МП-40 — планетарный привод для промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на рабочий механизм.
Типоразмер применяется в конвейерных, дозирующих, смесительных и других промышленных приводах с продолжительным режимом работы. Планетарная компоновка позволяет получить компактный соосный привод с несколькими диапазонами выходной частоты вращения.
3МП-40 выбирают с учётом требуемой частоты вращения, нагрузки, мощности электродвигателя, способа крепления, исполнения выходного вала и условий эксплуатации. Для одной частоты вращения могут быть предусмотрены несколько вариантов двигателя и крутящего момента.
В нашей компании можно приобрести мотор-редуктор 3МП-40 в исполнении под конкретную задачу. При подборе учитываем рабочие параметры, способ монтажа и тип выходного вала; по запросу уточним комплектацию, сроки и организуем поставку в регионы России.
Цена по запросу
доступен для заказа
- Товары
- Технические характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор редуктора
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 33 товара:
-
ФотоНаименование товараДополнительная информацияЦена
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Мотор-редуктор 3МП-40 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Модель двигателя | Мощность двигателя, кВт | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) |
| Трёхступенчатое исполнение (3 ступени) | ||||||
| 3,55 | 375 | 63А6 | 0,18 | 4540 | 96 | 35 |
| 4,4 | 371 | 63А6 | 0,18 | |||
| 5,6 | 375 | 63В6 | 0,25 | |||
| 7,1 | 375 | 63В4 | 0,37 | |||
| 9 | 372 | 63В4 | 0,37 | |||
| 12,5 | 375 | 63В2 | 0,55 | |||
| 16 | 311 | 63В2 | 0,55 | |||
| Двухступенчатое исполнение (2 ступени) | ||||||
| 18 | 375 | 90LA8 | 0,75 | 4200 | 97 | 32 |
| 18 | 283 | 80В8 | 0,55 | |||
| 22,4 | 375 | 80В6 | 1,1 | |||
| 22,4 | 227 | 71В6 | 0,55 | |||
| 28 | 364 | 80В6 | 1,1 | |||
| 28 | 248 | 80А6 | 0,75 | |||
| 35,5 | 375 | 80В4 | 1,5 | |||
| 35,5 | 287 | 80А4 | 1,1 | |||
| 45 | 308 | 80В4 | 1,5 | |||
| 45 | 226 | 80А4 | 1,1 | |||
| 56 | 364 | 90L4 | 2,2 | |||
| 56 | 248 | 80В4 | 1,5 | |||
| 71 | 375 | 90L2 | 3 | |||
| 71 | 287 | 80В2 | 2,2 | |||
| 90 | 308 | 90L2 | 3 | |||
| 90 | 226 | 80В2 | 2,2 | |||
| Одноступенчатое исполнение (1 ступень) | ||||||
| 112 | 337 | 112МВ6 | 4 | 2400 | 98 | 35 |
| 112 | 253 | 112МА6 | 3 | |||
| 140 | 371 | 132S6 | 5,5 | |||
| 140 | 270 | 112МВ6 | 4 | |||
| 180 | 375 | 132S4 | 7,5 | |||
| 180 | 289 | 112M4 | 5,5 | |||
| 224 | 316 | 132S4 | 7,5 | |||
| 224 | 232 | 112M4 | 5,5 | |||
| 280 | 371 | 132M4 | 11 | |||
| 280 | 253 | 132S4 | 7,5 | |||
Условные обозначения:
Вид обозначения: 3МП-40-[X1]-[X2]-G[X3]-[X4]-[X5]
- 3МП — тип планетарного мотор-редуктора;
- 40 — радиус расположения осей сателлитов, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность комплектующего электродвигателя, кВт;
- G[X3] — конструктивное исполнение по способу монтажа;
- [X4] — вариант исполнения выходного вала;
- [X5] — климатическое исполнение и категория размещения.
Конструктивное исполнение по способу монтажа мотор-редуктора 3МП-40:
Конструктивные особенности
Мотор-редуктор 3МП-40 имеет планетарную компоновку: электродвигатель и редукторная часть образуют единый привод. Для типоразмера предусмотрены одно-, двух- и трёхступенчатые исполнения; число ступеней связано с диапазоном частоты вращения и габаритной группой.
По способу установки применяются исполнения на лапах и с фланцевым креплением. Выходной вал может быть цилиндрическим, коническим или полым.
При выборе исполнения важно учитывать не только рабочие параметры, но и присоединительные размеры. Ниже приведены габариты для установки на лапах и фланцевого исполнения, а также размеры выходных валов 3МП-40.
Габаритные размеры мотор-редуктора 3МП-40 - исполнение на лапах
| Число ступеней | Диапазон частоты вращения, об/мин | Длина L, мм | Ширина B, мм | Высота H, мм |
| 3 | 3,55–16 | 500 | 224 | 247 |
| 2 | 18–90 | 625 | 250 | 247 |
| 1 | 112–280 | 725 | 350 | 305 |
Габаритные размеры мотор-редуктора 3МП-40 - фланцевое исполнение
| Число ступеней | Диапазон частоты вращения, об/мин | L, мм | B, мм | L3, мм | L4, мм | L5, мм | D, мм | D1, мм | D2, мм | d1, мм | n |
| 3 | 3,55–16 | 500 | 224 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
| 2 | 18–90 | 625 | 250 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
| 1 | 112–280 | 725 | 350 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
Цилиндрический выходной вал мотор-редуктора 3МП-40
| Исполнение выходного вала | d | l, мм | b, мм | t, мм |
| Цилиндрическое | 35k6 | 80 | 10 | 38 |
Конический выходной вал мотор-редуктора 3МП-40
| Исполнение выходного вала | d | d1 | l, мм | l1, мм | b, мм | t, мм |
| Коническое | 35 | M20x1,5 | 80 | 58 | 6 | 18,55 |
Полый выходной вал мотор-редуктора 3МП-40
| Исполнение выходного вала | d | l, мм | b, мм | t, мм |
| Полое | 30H7 | 70 | 8 | 33,1 |
Назначение
Мотор-редуктор 3МП-40 предназначен для привода промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на исполнительный механизм. Планетарная схема позволяет получить компактный привод с несколькими диапазонами выходной частоты вращения.
Редуктор применяют в приводах конвейеров, дозаторов, смесителей, механизмов подачи и другого технологического оборудования с продолжительным режимом работы. Для механизмов подъёма грузов мотор-редуктор 3МП-40 не предназначен.
В зависимости от требуемой частоты вращения применяется одно-, двух- или трёхступенчатое исполнение. Для ряда частот предусмотрено несколько вариантов мощности двигателя и крутящего момента.
Условия эксплуатации
- Мотор-редуктор допускает различные монтажные положения.
- Предназначен для продолжительного режима работы S1.
- Направление вращения выходного вала — в обе стороны.
- Рабочая среда должна быть неагрессивной и взрывобезопасной.
- Климатическое исполнение и категория размещения выбираются при заказе в соответствии с условиями эксплуатации.
Для подбора мотор-редуктора 3МП-40 необходимо определить основные рабочие и присоединительные параметры:
- требуемую частоту вращения выходного вала;
- необходимый крутящий момент или нагрузку на привод;
- мощность электродвигателя;
- способ монтажа — на лапах или с фланцевым креплением;
- исполнение выходного вала;
- климатическое исполнение и категорию размещения.
Для ряда частот вращения доступны несколько сочетаний мощности двигателя и крутящего момента. Сначала выбирают рабочую точку по таблице технических характеристик, затем монтажное исполнение и вариант выходного вала.
Если точное обозначение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора 3МП-40 или исходные требования к приводу. Рабочие параметры сопоставляют с таблицей технических характеристик, после чего выбирают монтажное исполнение и вариант выходного вала.
