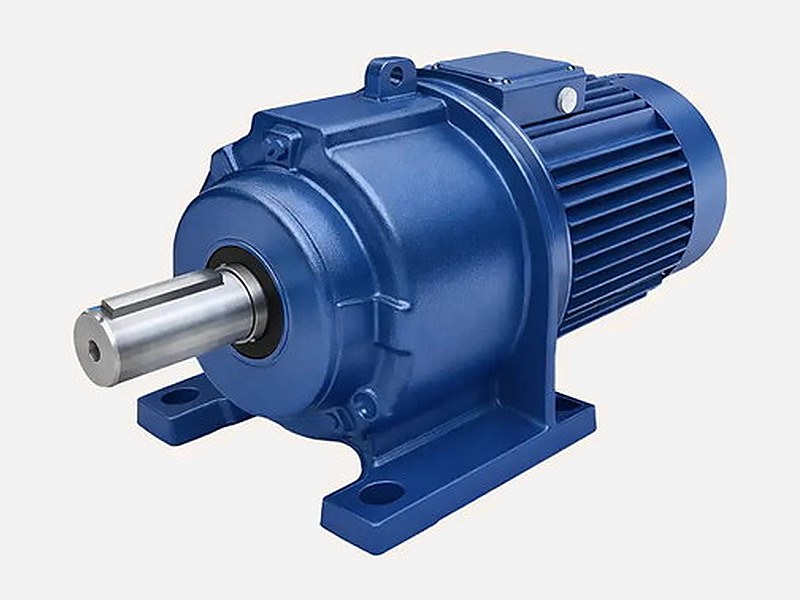

Мотор-редуктор 3МП-80
Большинство моделей в НАЛИЧИИ!!! Отправим ТК в любой регион РФ и СНГ.
Мотор-редуктор 3МП-80 — планетарный привод для промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на рабочий механизм.
Типоразмер применяется в конвейерных, дозирующих, смесительных и других промышленных приводах с продолжительным режимом работы. Планетарная компоновка позволяет получить компактный соосный привод с несколькими диапазонами выходной частоты вращения.
3МП-80 выбирают с учётом требуемой частоты вращения, нагрузки, мощности электродвигателя, способа крепления, исполнения выходного вала и условий эксплуатации. Для одной частоты вращения могут быть предусмотрены несколько вариантов двигателя и крутящего момента.
В нашей компании можно приобрести мотор-редуктор 3МП-80 в исполнении под конкретную задачу. При подборе учитываем рабочие параметры, способ монтажа и тип выходного вала; по запросу уточним комплектацию, сроки и организуем поставку в регионы России.
Цена по запросу
доступен для заказа
- Товары
- Технические характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор редуктора
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 40 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Мотор-редуктор 3МП-80 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Модель двигателя | Мощность двигателя, кВт | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) |
| Трёхступенчатое исполнение (3 ступени) | ||||||
| 3,55 | 1914 | 90LA8 | 0,75 | 11000 | 96 | 150 |
| 3,55 | 2807 | 90LB8 | 1,1 | |||
| 4,4 | 1544 | 90LA8 | 0,75 | |||
| 4,4 | 2265 | 90LB8 | 1,1 | |||
| 5,6 | 1779 | 80В6 | 1,1 | |||
| 5,6 | 2426 | 90L6 | 1,5 | |||
| 7,1 | 1914 | 80В4 | 1,5 | |||
| 7,1 | 2807 | 90L4 | 2,2 | |||
| 9 | 2214 | 90L4 | 2,2 | |||
| 9 | 3019 | 100S4 | 3 | |||
| 12,5 | 2174 | 100S4 | 3 | |||
| 12,5 | 2899 | 100L4 | 4 | |||
| 16 | 1698 | 90L2 | 3 | |||
| 16 | 2265 | 100S2 | 4 | |||
| Двухступенчатое исполнение (2 ступени) | ||||||
| 18 | 2056 | 132S8 | 4 | 11000 | 97 | 170 |
| 18 | 2827 | 132M8 | 5,5 | |||
| 22,4 | 2272 | 132S6 | 5,5 | |||
| 22,4 | 3098 | 132M6 | 7,5 | |||
| 28 | 1818 | 132S6 | 5,5 | |||
| 28 | 2478 | 132M6 | 7,5 | |||
| 35,5 | 1955 | 132S4 | 7,5 | |||
| 35,5 | 2867 | 132M4 | 11 | |||
| 45 | 2262 | 132M4 | 11 | |||
| 45 | 3084 | 160S4 | 15 | |||
| 56 | 1818 | 132M4 | 11 | |||
| 56 | 2478 | 160S4 | 15 | |||
| 71 | 1955 | 160S2 | 15 | |||
| 71 | 2867 | 180S2 | 22 | |||
| 90 | 1542 | 160S2 | 15 | |||
| 90 | 2262 | 180S2 | 22 | |||
| Одноступенчатое исполнение (1 ступень) | ||||||
| 112 | 1856 | 200М6 | 22 | 7500 | 98 | 200 |
| 112 | 3121 | 225М6 | 37 | |||
| 140 | 2025 | 200L6 | 30 | |||
| 140 | 3037 | 250S6 | 45 | |||
| 180 | 1942 | 200М4 | 37 | |||
| 180 | 2887 | 225М4 | 55 | |||
| 224 | 1898 | 200L4 | 45 | |||
| 224 | 3163 | 250S4 | 75 | |||
| 280 | 1518 | 200L4 | 45 | |||
| 280 | 2531 | 250S4 | 75 | |||
Условные обозначения:
Вид обозначения: 3МП-80-[X1]-[X2]-G[X3]-[X4]-[X5]
- 3МП — тип планетарного мотор-редуктора;
- 80 — радиус расположения осей сателлитов, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность комплектующего электродвигателя, кВт;
- G[X3] — конструктивное исполнение по способу монтажа;
- [X4] — вариант исполнения выходного вала;
- [X5] — климатическое исполнение и категория размещения.

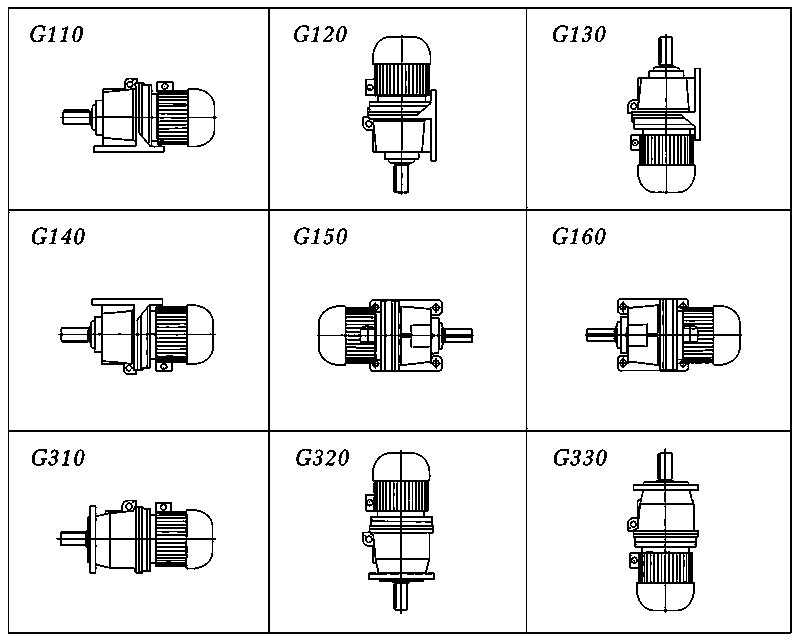

Конструктивное исполнение по способу монтажа мотор-редуктора 3МП-80:
Конструктивные особенности
Мотор-редуктор 3МП-80 имеет планетарную компоновку: электродвигатель и редукторная часть образуют единый привод. Для типоразмера предусмотрены одно-, двух- и трёхступенчатые исполнения; число ступеней связано с диапазоном частоты вращения и габаритной группой.
По способу установки применяются исполнения на лапах и с фланцевым креплением. Выходной вал может быть цилиндрическим, коническим или полым.
При выборе исполнения важно учитывать не только рабочие параметры, но и присоединительные размеры. Ниже приведены габариты для установки на лапах и фланцевого исполнения, а также размеры выходных валов 3МП-80.

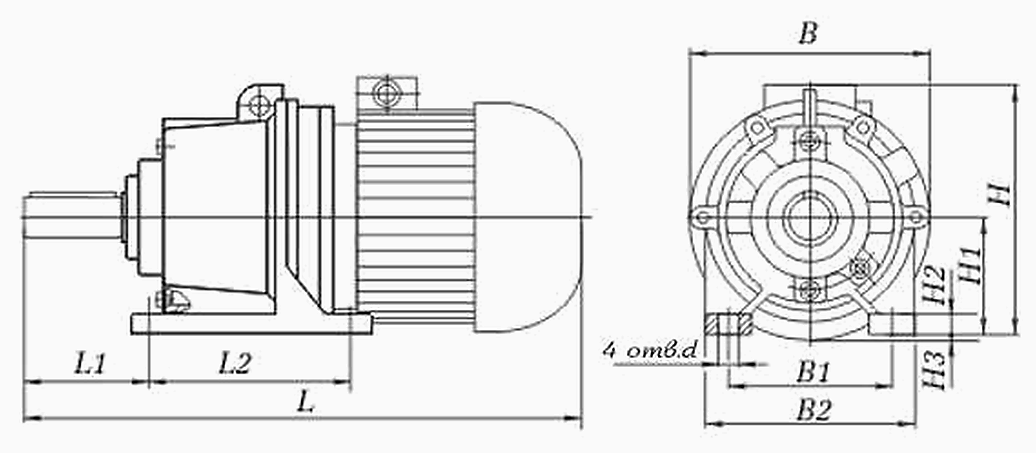

Габаритные размеры мотор-редуктора 3МП-80 - исполнение на лапах
| Число ступеней | Диапазон частоты вращения, об/мин | Длина L, мм | Ширина B, мм | Высота H, мм |
| 3 | 3,55–16 | 810 | 380 | 400 |
| 2 | 18–90 | 915 | 380 | 420 |
| 1 | 112–280 | 1240 | 550 | 510 |

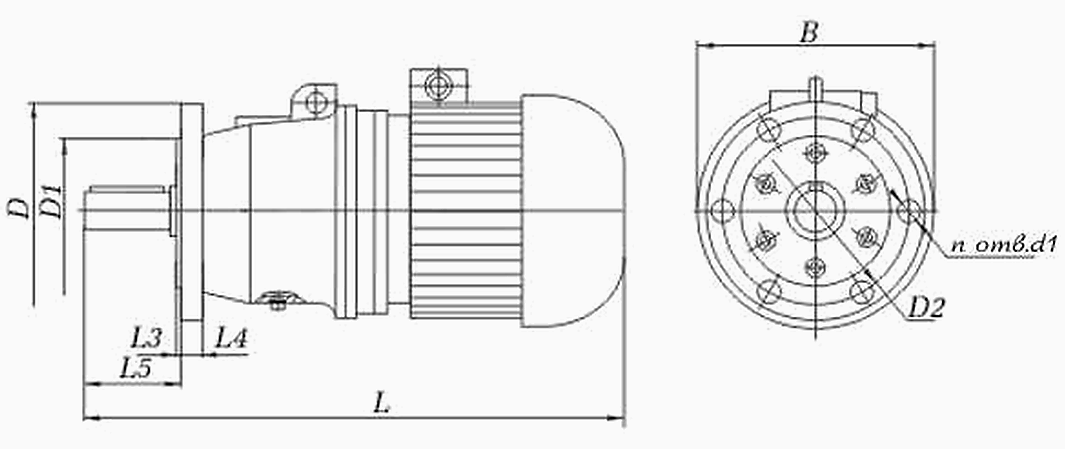

Габаритные размеры мотор-редуктора 3МП-80 - фланцевое исполнение
| Число ступеней | Диапазон частоты вращения, об/мин | L, мм | B, мм | L3, мм | L4, мм | L5, мм | D, мм | D1, мм | D2, мм | d1, мм | n |
| 3 | 3,55–16 | 810 | 400 | 10 | 22 | 152 | 400 | 320 | 350 | 22 | 6 |
| 2 | 18–90 | 915 | 400 | 10 | 22 | 152 | 400 | 320 | 350 | 22 | 6 |
| 1 | 112–280 | 1240 | 550 | 10 | 22 | 152 | 400 | 320 | 350 | 22 | 6 |

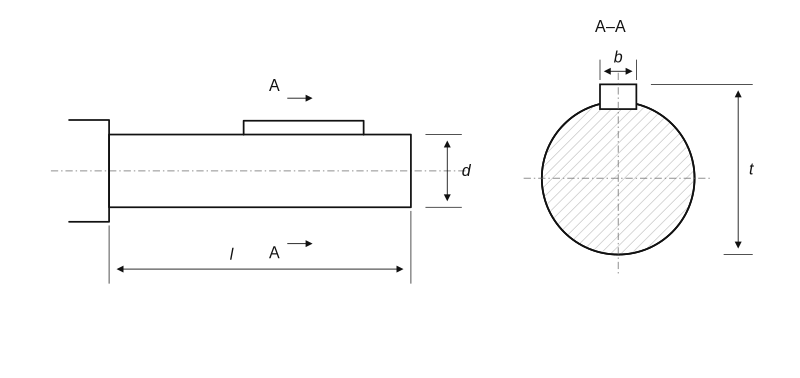

Цилиндрический выходной вал мотор-редуктора 3МП-80
| Исполнение выходного вала | d | l, мм | b, мм | t, мм |
| Цилиндрическое | 70k6 | 140 | 20 | 74,5 |

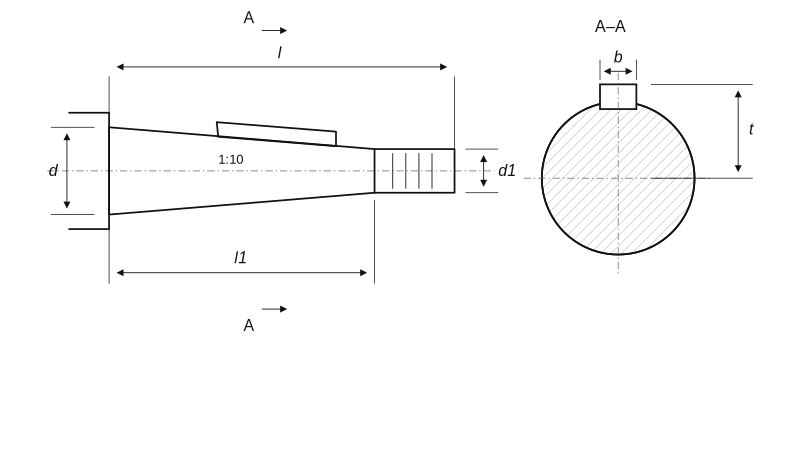

Конический выходной вал мотор-редуктора 3МП-80
| Исполнение выходного вала | d | d1 | l, мм | l1, мм | b, мм | t, мм |
| Коническое | 70 | M48x3,0 | 140 | 105 | 18 | 36,38 |
Полый выходной вал для 3МП-80 — по индивидуальному заказу.
Назначение
Мотор-редуктор 3МП-80 предназначен для привода промышленного оборудования, в котором требуется снизить частоту вращения электродвигателя и передать крутящий момент на исполнительный механизм. Планетарная схема позволяет получить компактный привод с несколькими диапазонами выходной частоты вращения.
Редуктор применяют в приводах конвейеров, дозаторов, смесителей, механизмов подачи и другого технологического оборудования с продолжительным режимом работы. Для механизмов подъёма грузов мотор-редуктор 3МП-80 не предназначен.
В зависимости от требуемой частоты вращения применяется одно-, двух- или трёхступенчатое исполнение. Для ряда частот предусмотрено несколько вариантов мощности двигателя и крутящего момента.
Условия эксплуатации
- Мотор-редуктор допускает различные монтажные положения.
- Предназначен для продолжительного режима работы S1.
- Направление вращения выходного вала — в обе стороны.
- Рабочая среда должна быть неагрессивной и взрывобезопасной.
- Климатическое исполнение и категория размещения выбираются при заказе в соответствии с условиями эксплуатации.
Для подбора мотор-редуктора 3МП-80 необходимо определить основные рабочие и присоединительные параметры:
- требуемую частоту вращения выходного вала;
- необходимый крутящий момент или нагрузку на привод;
- мощность электродвигателя;
- способ монтажа — на лапах или с фланцевым креплением;
- исполнение выходного вала;
- климатическое исполнение и категорию размещения.
Для ряда частот вращения доступны несколько сочетаний мощности двигателя и крутящего момента. Сначала выбирают рабочую точку по таблице технических характеристик, затем монтажное исполнение и вариант выходного вала.
Если точное обозначение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора 3МП-80 или исходные требования к приводу. Рабочие параметры сопоставляют с таблицей технических характеристик, после чего выбирают монтажное исполнение и вариант выходного вала.
