Поплавковый выключатель насосов Иртыш ПФ и ПФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Модель | Иртыш ПВФ-1 |
| Коммутация | 1 мА / 4 В – 5 А / 250 В |
| Длина кабеля | 10, 20 или 30 м |
| Степень защиты | IP68 / 2 бар |
| Кабель | 3 × 0,75 мм² |

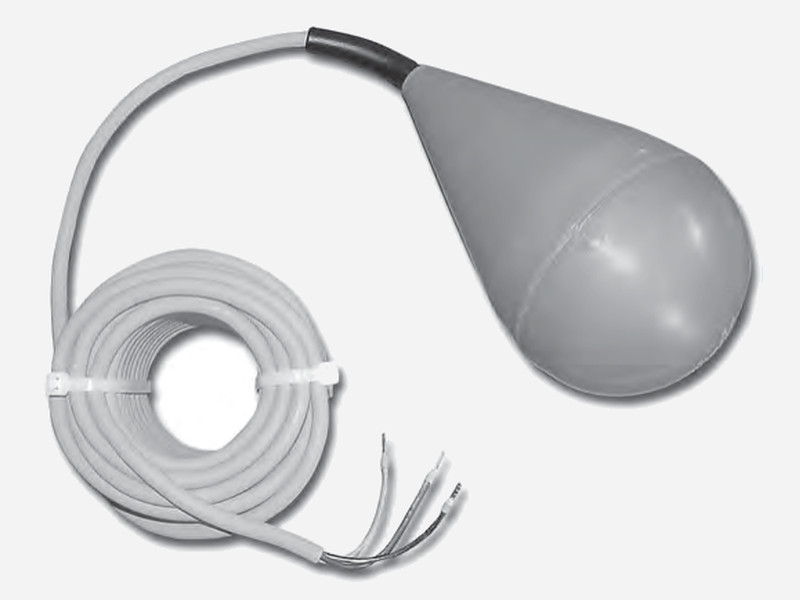

Поплавковый выключатель насосов Иртыш ПФ и ПФС — датчик уровня Иртыш ПВФ-1, по сигналу которого шкаф управления автоматически включает и отключает погружной фекальный насос ПФ или ПФС. Поплавок висит в резервуаре на собственном кабеле и переключает контакт при отклонении корпуса на 10° от вертикали; электроники в нём нет, поэтому он устойчив к помехам, фекальным стокам, осадку и маслам.
Корпус из полипропилена защищён по IP68 при давлении до 2 бар, кабель — три жилы сечением 0,75 мм². Контакт переключающий: подключением серого или синего провода выбирают режим опорожнения или наполнения резервуара либо сигнал аварийного высокого или низкого уровня. Выключатель поставляется с кабелем 10, 20 или 30 м.
В комплекте насосов Иртыш ПФ и ПФС выключатели идут с автоматическими шкафами управления: код шкафа 2 — один двухуровневый поплавковый выключатель, коды 3 и 4 — два одноуровневых Иртыш ПВФ-1. Длину кабеля выбирают по высоте подвеса, чтобы не удлинять провод; для взрывоопасных зон выпускается отдельное исполнение ПВФ-1Ех.
Цена по запросу
доступен для заказа
от 2 000 руб.
Технические характеристики поплавкового выключателя насосов Иртыш ПФ и ПФС
| Модель | Иртыш ПВФ-1 |
| Коммутация | 1 мА / 4 В – 5 А / 250 В |
| Длина кабеля | 10, 20 или 30 м |
| Степень защиты | IP68 / 2 бар |
| Кабель | 3 × 0,75 мм² |
| Точка переключения | 10° от вертикали |
| Контакт | Переключающий, 3 провода |
| Температура среды | До 80 °C |
| Высота / диаметр | 180 / 100 мм |
| Тип изделия | Поплавковый выключатель |
| Тип датчика | Одноуровневый |
| Насосы | Иртыш ПФ и ПФС |
| Назначение | Управление насосом по уровню |
| Принцип действия | Реле, без электроники |
| Материал корпуса | Полипропилен |
| Цвет корпуса | Синий |
| Удельный вес | 0,95–1,05 |
| Страна производитель | Россия |
Электросоединение
| Режим | Серый | Синий | Коричневый |
| Опорожнение резервуара; сигнал тревоги при высоком уровне | изолировать | X | X |
| Наполнение резервуара; сигнал тревоги при низком уровне | X | изолировать | X |
X — провод подключается.
Управление насосом по уровню

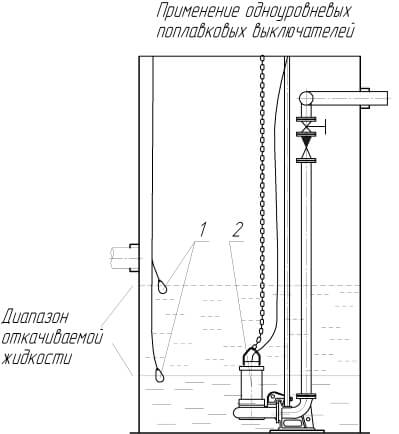

1 — одноуровневые поплавковые выключатели; 2 — насосный агрегат

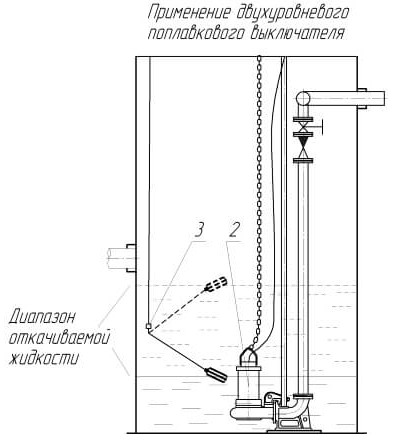

3 — двухуровневый поплавковый выключатель; 2 — насосный агрегат
Два одноуровневых выключателя задают уровни включения и отключения насоса, между ними — диапазон откачиваемой жидкости; двухуровневый выключатель обслуживает оба уровня одним датчиком.
Установка

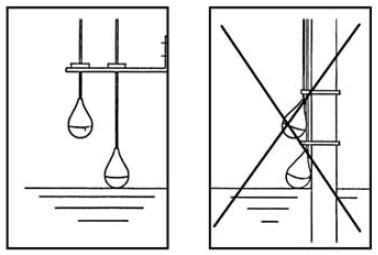

- лучший способ — свободное подвешивание в ёмкости, на удалении от стенок;
- длину подвеса выбирают так, чтобы при достижении уровня корпус отклонялся от вертикали не менее чем на 10°; срабатывание проверяют доливом воды и при необходимости корректируют длину;
- провода нескольких выключателей в одной ёмкости не должны спутываться;
- при осмотрах проверяют свободу подвеса и отсутствие на корпусе и проводе загрязнений — ткани, бумаги;
- работоспособность проверяют сигнальной лампой, отклонив поплавок рукой на 10°, не снимая его с места установки.
Подбор и заказ
- Количество и тип — по исполнению шкафа управления: код 2 — один двухуровневый поплавковый выключатель, коды 3 и 4 — два одноуровневых Иртыш ПВФ-1.
- Длина кабеля — 10, 20 или 30 м, по высоте подвеса над уровнем срабатывания.
- Подключение — ко входам датчиков уровня шкафа управления; режим (опорожнение или наполнение) задаётся подключением проводов.
- Взрывоопасные зоны — для них выпускается взрывозащищённый выключатель Иртыш ПВФ-1Ех в жёлтом корпусе: его реле коммутирует не более 100 мА при 40 В.
Смотрите также: шкаф управления насосами Иртыш ПФ и ПФС.
