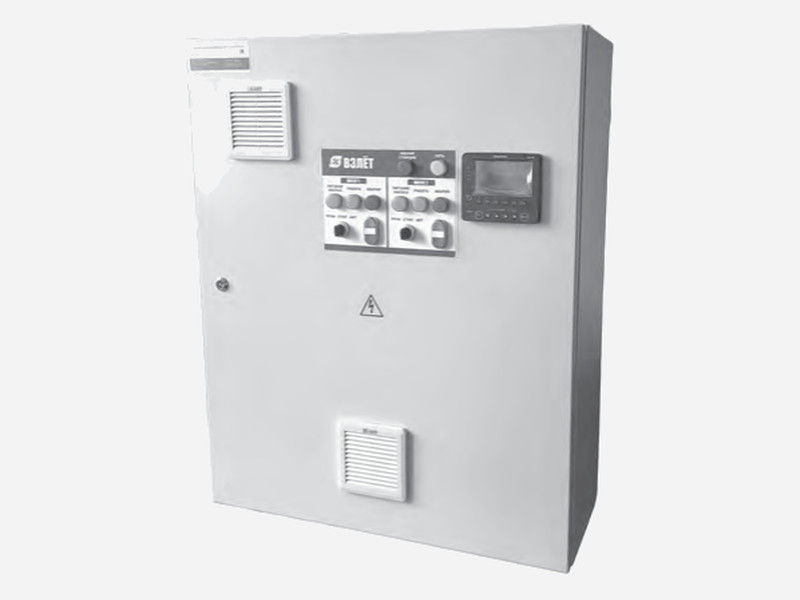

Шкаф управления насосами Иртыш ПФ и ПФС

Условные обозначения:

Вид обозначения: Иртыш ШУ1-1.[P].[П].[З]-[U][N] [УХЛ1]

• Иртыш — серия шкафов управления;
• ШУ1 — шкаф управления погружным насосом, регулирование по уровню (КНС);
• 1 — количество управляемых электродвигателей;
• [P] — мощность электродвигателя, кВт;
• [П] — тип запуска: П — устройство плавного пуска, Ч — преобразователь частоты, К — комбинированный пуск «звезда-треугольник», без обозначения — прямой пуск;
• [З] — защита электродвигателя: 0 — без защиты, 1 — термозащита, 2 — влагозащита, 6 — влаго-термозащита;
• [U] — питающее напряжение: 2 — 220 В, 3 — 380 В, 6 — 660 В;
• [N] — количество вводов питания; «А» — с автоматическим вводом резерва;
• УХЛ1 — установка под открытым небом; без обозначения — в отапливаемом помещении.

Пример: Иртыш ШУ1-1.7,5.П.6-31 — шкаф управления одним погружным насосом 7,5 кВт по уровню, с устройством плавного пуска, для двигателя с влаго-термозащитой, питание 380 В, один ввод.

Шкаф в обозначении насоса

В комплекте с насосом шкаф задаётся средней цифрой трёхзначного кода исполнения насоса ПФ или ПФС (например, 1 в Иртыш ПФ2 65/135.130-3/2-016); последняя цифра 6 — влаго-термозащита двигателя.

Автоматические шкафы (коды 2–4) для двигателей до 3 кВт — с прямым пуском, от 4 кВт — с устройством плавного пуска: Иртыш ШУ1-1.[P].П.6-31.

Однонасосные шкафы по мощности

Шкафы внутреннего исполнения для мощностей насосов Иртыш ПФ и ПФС в каталоге. Габариты — высота × ширина × глубина.

Шкафы уличного исполнения УХЛ1 (с обогревом) крупнее: например, ШУ1-1.3.6-31 УХЛ1 — 500×400×220 мм, ШУ1-1.7,5.П.6-31 УХЛ1 — 1100×800×500 мм. Двух- и многонасосные станции с чередованием и резервом (ШУ1-2 и далее), шкафы с преобразователем частоты и мощности свыше 250 кВт (в линейке ПФ2 — 285 и 315 кВт) подбираются по опросному листу.

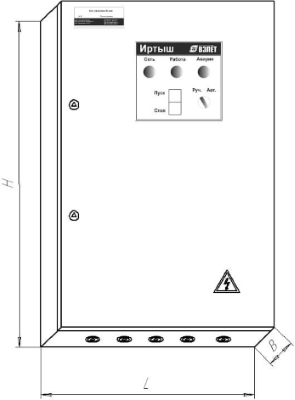

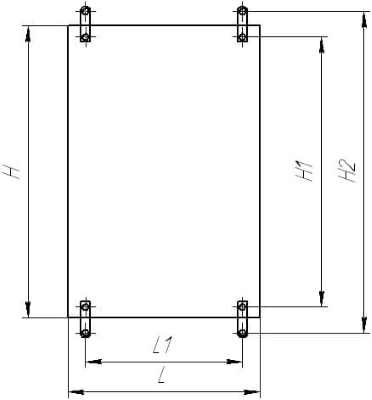

Габаритные и установочные размеры

Что указать при заказе

1. мощность и напряжение электродвигателя насоса;
2. режим работы: ручной или автоматический по уровню, тип и количество поплавковых выключателей;
3. способ пуска: прямой или через устройство плавного пуска;
4. наличие у насоса датчиков температуры и влажности (код защиты 6);
5. место установки: отапливаемое помещение или улица (УХЛ1);
6. обозначение насоса, если шкаф заказывается к уже установленному насосу.

Функции шкафа

• подключение электродвигателя к сети без дополнительной защитно-пусковой аппаратуры;
• индикация состояния насоса: «Сеть», «Работа», «Авария»;
• защита силовых цепей двигателя и цепей управления от коротких замыканий и перегрузок по току;
• отключение двигателя при перегреве обмоток и при попадании влаги в масляную камеру (у насосов с влаго-термозащитой);
• запрет включения при пониженном сопротивлении изоляции обмоток;
• отключение при обрыве фаз, недопустимом напряжении и неправильном порядке фаз — в исполнениях с устройством контроля фаз.

Управление по уровню

В автоматическом режиме насос включается и отключается по поплавковым выключателям: два одноуровневых задают уровни включения и отключения, один двухуровневый обслуживает оба уровня. Между ними лежит диапазон откачиваемой жидкости.

Поплавки — в отдельной карточке: поплавковый выключатель Иртыш ПВФ-1.

Подключение и пуск

• насос подключают по маркировке концов кабелей и монтажной схеме паспорта шкафа; подключать насос без контрольных датчиков запрещено;
• шкаф и насос надёжно заземляют; шкаф защищают от попадания влаги;
• направление вращения проверяют кратковременным пуском кнопками «Пуск» и «Стоп»; для изменения меняют местами две из трёх жил питающего кабеля в шкафу;
• двигатель мощнее 3 кВт без устройства плавного пуска запускают вручную на закрытую задвижку и открывают её после набора напора; в автоматическом режиме такие двигатели работают только с устройством плавного пуска или частотным преобразователем;
• для останова переключатель «Ручное / Автомат» переводят в «Ручное» и нажимают «Стоп»;
• затяжку клемм проверяют перед первым пуском и не реже раза в месяц.
