Рабочее колесо насоса Иртыш ПФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Тип колеса | Вихревое, открытого типа |
| Насосы | Иртыш ПФС (обозначение ПФс) |
| Материал | Чугун СЧ20 |
| Номинальный диаметр | 120–400 мм |
| Фактический диаметр | По обозначению насоса |

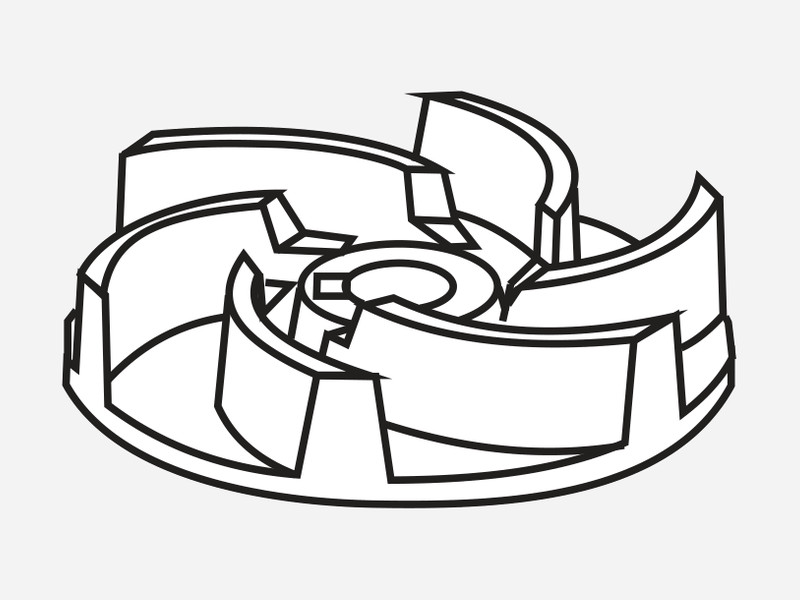

Рабочее колесо насоса Иртыш ПФС — свободновихревое колесо гидравлической части погружных фекальных насосов ПФС: буква «с» в заводском обозначении насоса (ПФс) означает именно этот тип колеса. Колесо открытого типа, без ведомого диска, поэтому насос перекачивает стоки с длинноволокнистыми включениями с минимальным риском заклинивания.
Колесо отливается из чугуна СЧ20 и крепится на валу электродвигателя шпонкой и метизами. Его размер привязан к типоразмеру насоса: номинальный диаметр задаёт гидравлику корпуса, фактический — обточку под рабочую точку. Колесо другой обточки меняет подачу и напор, а канальное колесо ПФ1–ПФ4 вихревое не заменяет.
Колесо заказывают по обозначению насоса — диаметру напорного патрубка, номинальному и фактическому диаметру колеса, например ПФс 50/125.120. Износ выявляют при текущем техническом обслуживании: проверяют уплотнительный зазор между колесом и корпусом, посадочные места и остаточный дисбаланс.
Цена по запросу
доступен для заказа
от 6 700 руб.
- Все характеристики
- Совместимость
- Замена и обслуживание
- Подбор и заказ
- Как заказать
- Оплата
- Доставка
- Гарантия
Характеристики рабочего колеса насоса Иртыш ПФС
| Тип колеса | Вихревое, открытого типа |
| Насосы | Иртыш ПФС (обозначение ПФс) |
| Материал | Чугун СЧ20 |
| Номинальный диаметр | 120–400 мм |
| Фактический диаметр | По обозначению насоса |
| Крепление на валу | Шпонка и метизы |
| Тип изделия | Запасная часть насоса |
| Подбор | По Ду патрубка и диаметрам колеса |
| Перекачиваемая среда | Стоки с длинноволокнистыми включениями |
| Страна производитель | Россия |
Вихревое колесо и канальные колёса
Буква «с» в обозначении насоса (ПФс) означает свободновихревое рабочее колесо; цифры 1–4 (ПФ1–ПФ4) — закрытые одно-, двух-, трёх- и четырёхканальные колёса. Это разные детали разной гидравлики: вихревое колесо не заменяет канальное и наоборот.
- перекачивание жидкостей с газовой фазой и длинноволокнистыми включениями;
- большой свободный проход и отсутствие щелевых уплотнений — малая вероятность блокировки колеса;
- характеристику насоса оптимизируют подрезкой колеса — отсюда фактический диаметр в обозначении;
- КПД ниже, чем у канального колеса, а потребляемая мощность заметно растёт с увеличением расхода.
Закрытые канальные колёса насосов ПФ1–ПФ4 — в отдельной карточке: рабочее колесо насоса Иртыш ПФ.
Типоразмеры ПФС в каталоге
Колёса насосов Иртыш ПФС, представленных в каталоге: 98 позиций, включая взрывозащищённые исполнения. Фактический диаметр колеса — третье число обозначения насоса: ПФс 50/125.120 → 120 мм.
| Типоразмер | Фактический диаметр колеса, мм | Мощность, кВт |
| ПФс 40/250 | 259 | 45 |
| ПФс 40/315 | 258, 265, 280 | 30, 45 |
| ПФс 50/120 | 106, 107, 108, 109, 112, 113, 120, 126, 127, 128 | 1,1 |
| ПФс 50/125 | 98, 99, 101, 118, 119, 120 | 1,1 |
| ПФс 50/140 | 129, 130, 131, 134, 137 | 3 |
| ПФс 50/150 | 142, 143, 149, 154, 156, 157, 159 | 3 |
| ПФс 50/200 | 163, 169, 175, 176, 177, 179, 181, 184, 186, 192, 198, 199, 202, 204, 211, 213, 214 | 7,5, 11, 15, 18,5, 30 |
| ПФс 50/250 | 232, 256 | 30, 37, 45 |
| ПФс 50/315 | 318 | 75 |
| ПФс 65/155 | 131, 139 | 4, 5,5 |
| ПФс 65/160 | 130, 131, 132, 135, 146, 148, 150, 155 | 3 |
| ПФс 65/165 | 133, 150 | 7,5 |
| ПФс 65/200 | 184, 192, 201 | 22, 30 |
| ПФс 65/250 | 252 | 30 |
| ПФс 80/140 | 114, 120, 137 | 5,5, 7,5 |
| ПФс 80/315 | 252, 339 | 22, 75 |
| ПФс 100/150 | 135, 148, 157, 166 | 7,5, 11 |
| ПФс 100/240 | 182, 184 | 5,5 |
| ПФс 100/260 | 277 | 15 |
| ПФс 100/310 | 293, 297, 299 | 15, 18,5 |
| ПФс 125/400 | 384 | 45 |
| ПФс 150/255 | 248 | 11 |
| ПФс 150/315 | 356, 365 | 15, 55 |
Колёса других типоразмеров и обточек изготавливаются по обозначению насоса.
Порядок замены
Позиции — по рисунку 15 руководства (насос ПФС 50/125.120); у других типоразмеров номера позиций — по рисунку своего насоса.
Позиции на рисунке
| № | Элемент |
| 2 | Колесо рабочее |
| 3 | Корпус спиральный |
| 10 | Метизы крепления колеса рабочего |
| 15 | Корпус камеры |
| 16 | Метизы крепления корпуса камеры и корпуса электродвигателя к корпусу спиральному |
- Установить насос на опорную подставку вертикально, корпусом спиральным вверх, не зажимая кабель.
- Отвернуть метизы поз. 16 и снять корпус спиральный поз. 3; у ПФ1 и ПФС 65/160-3/2 — отвернуть метизы крышки с опорами.
- Отвернуть метизы поз. 10 крепления рабочего колеса.
- Снять рабочее колесо поз. 2, при необходимости съёмником.
- Установить шпонку на вал, установить новое колесо и собрать насос в обратной последовательности.
Контроль
- при текущем техобслуживании проверяют уплотнительный зазор между колесом и корпусом, износ колеса и посадочные места, остаточный дисбаланс — при необходимости колесо балансируют;
- после сборки колесо проворачивают от руки на 1–2 оборота: вращение без заеданий и посторонних шумов;
- при пуске колесо должно вращаться по стрелке на корпусе спиральном: обратное вращение даёт нерасчётные радиальные нагрузки на колесо;
- У насосов Иртыш ПФС 50/125 и ПФС 65/160 (а также ПФ1 65/160) момент затяжки болтовых соединений при переборке — не более 12–15 Н·м: при превышении возможно разрушение корпуса электродвигателя в месте крепления.
Подбор и заказ
- Обозначение насоса с таблички: диаметр напорного патрубка, номинальный и фактический диаметр колеса — например, ПФс 100/240.238.
- Заводской номер и год изготовления — для сверки посадочного места и шпоночного паза.
- Фактический диаметр — колесо другой обточки меняет подачу и напор насоса; если нужна другая рабочая точка, подбирают другую гидравлическую позицию серии.
- Материал — штатно чугун СЧ20; колесо из нержавеющей стали соответствует конструктивному исполнению «К» насоса.
- Сопутствующие детали — при замене колеса оценивают износ корпуса спирального и состояние торцового уплотнения.
Смотрите также: запчасти насосов Иртыш ПФ и ПФС, рабочее колесо насоса Иртыш ПФ, торцовое уплотнение.
