Торцевое уплотнение насосов Иртыш ПФ и ПФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Тип | Торцовое, сильфонного типа |
| Пара трения | Карбид кремния |
| Герметизация вала | Двойная, с масляной камерой |
| Насосы | Иртыш ПФ1–ПФ4, ПФС |
| Подбор | По обозначению и номеру насоса |
Торцевое уплотнение насосов Иртыш ПФ и ПФС — уплотнение вала погружных фекальных насосов между гидравлической частью и электродвигателем. Тип общий для насосов с канальным (ПФ1–ПФ4) и вихревым (ПФС) колесом: торцовое уплотнение с парой трения из карбида кремния. В заводской документации деталь называется торцовым уплотнением, в обиходе — торцевым.
Герметизация вала двойная: нижнее торцовое уплотнение со стороны рабочего колеса и верхнее — второе торцовое уплотнение или манжета, в зависимости от типоразмера. Между ними масляная камера с трансформаторным маслом смазывает пары трения и отводит тепло, а датчик влажности сигнализирует о проникновении воды сверх нормы.
Уплотнение подбирают по обозначению и заводскому номеру насоса: посадочный размер и исполнение верхней позиции зависят от типоразмера, а не от типа рабочего колеса. Завод рекомендует менять торцовые уплотнения на заводе-изготовителе или в сервисном центре с испытанием насоса на герметичность, в гарантийный период — только с его согласия.
Цена по запросу
доступен для заказа
от 3 500 руб.
- Все характеристики
- Совместимость
- Замена и обслуживание
- Подбор и заказ
- Как заказать
- Оплата
- Доставка
- Гарантия
Характеристики торцового уплотнения насосов Иртыш ПФ и ПФС
| Тип | Торцовое, сильфонного типа |
| Пара трения | Карбид кремния |
| Герметизация вала | Двойная, с масляной камерой |
| Насосы | Иртыш ПФ1–ПФ4, ПФС |
| Подбор | По обозначению и номеру насоса |
| Схема уплотнений | Два торцовых либо манжета и торцовое |
| Смазка | Трансформаторное масло |
| Контроль износа | Датчик влажности |
| Тип изделия | Запасная часть насоса |
| Притирка | Среднее техобслуживание, 6660 ч |
| Замена | Главное техобслуживание, 20000 ч |
| Страна производитель | Россия |
Расположение в насосе

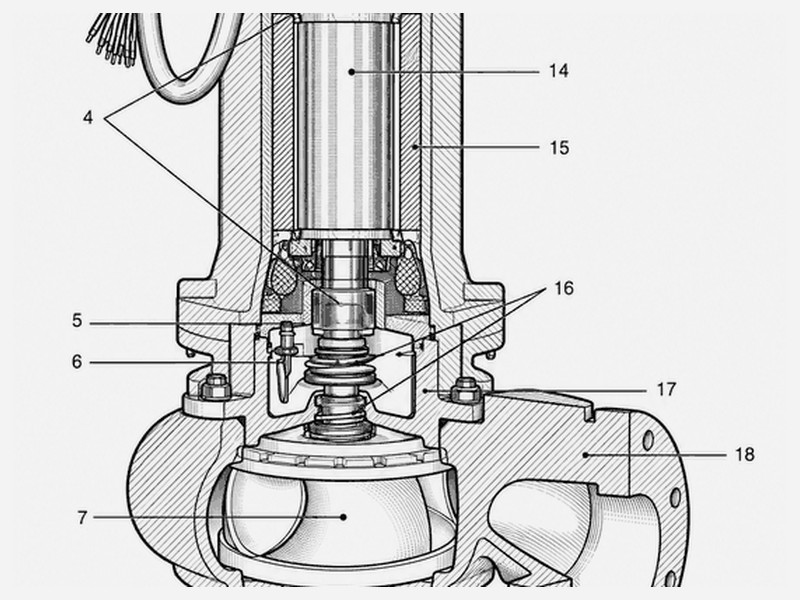

Уплотнения вала стоят между гидравлической частью и электродвигателем, по обе стороны масляной камеры. Общая схема серии: номера позиций — по легенде справа.
Позиции на рисунке
| № | Элемент |
| 4 | Подшипник |
| 5 | Стакан подшипника |
| 6 | Датчик влажности |
| 7 | Рабочее колесо |
| 14 | Ротор с валом |
| 15 | Корпус со статором |
| 16 | Торцовое уплотнение |
| 17 | Корпус масляной камеры |
| 18 | Корпус спиральный |
Исполнение уплотнений по типоразмерам
По рисункам руководства по эксплуатации у части малых насосов верхней позицией стоит манжета, у остальных — второе торцовое уплотнение:
| Рисунки руководства | Верхнее уплотнение | Нижнее уплотнение |
| ПФ2 50/120 (рис. 13); ПФс и ПФ2 50/125 (рис. 15); ПФ2 50/140 (рис. 17); ПФ2 50/150 (рис. 19); ПФ2 65/135 (рис. 27); ПФ1 и ПФс 65/160 (рис. 33) | Манжета | Торцовое уплотнение |
| остальные 42 рисунка общего вида насосов ПФ/ПФС | Торцовое уплотнение | Торцовое уплотнение |
Исполнение уплотнений зависит от типоразмера насоса, а не от типа колеса: рисунки 15 и 33 общие для насосов ПФ и ПФС одного размера. Точное исполнение конкретного насоса подтверждается по обозначению и заводскому номеру.
Когда менять
- притирка — при среднем техобслуживании (6660 ч, не реже 1 раза в 2 года), при необходимости — замена;
- замена — при главном техобслуживании (20000 ч, не реже 1 раза в 6 лет);
- частое срабатывание датчика влажности (менее 250 ч после замены масла) или срабатывание без воды в масле — насос направляют на завод-изготовитель;
- в гарантийный период замена выполняется только с согласия завода; замену рекомендуется выполнять на заводе-изготовителе или в сервисном центре с испытанием на герметичность.
Порядок замены нижнего уплотнения
- Слить масло: насос уложить горизонтально пробкой масляной камеры вниз.
- Установить насос вертикально, корпусом спиральным вверх, с упором в верхнюю опору подшипника.
- Снять корпус спиральный, отвернуть метизы и снять рабочее колесо, извлечь шпонку.
- Снять подвижную часть нижнего торцового уплотнения, при необходимости съёмником.
- Снять крышку камеры (если она есть) или корпус камеры вместе с неподвижной частью уплотнения.
Верхнее уплотнение (манжету) снимают после стопорного кольца; при наличии в конструкции крышки подшипника неподвижную часть снимают вместе с ней.
Установка
- посадочные места под неподвижные узлы и вал очищают от налёта «до металла», без царапин; допускаются только небольшие осевые усилия, без перекосов;
- неподвижный узел: посадочное место и Г-образную манжету смачивают мыльной водой, запрессовывают через оправку с мягкой накладкой; поверхность трения не смазывают, а протирают безворсовой тканью со спиртом;
- подвижный узел: уплотнительную поверхность и сильфон смазывают трансформаторным маслом и устанавливают через оправку, не повреждая сильфон;
- после сборки вал проворачивается от руки с некоторым усилием, без заеданий; масло заливают в объёме по паспорту;
- У насосов Иртыш ПФС 50/125 и ПФС 65/160 (а также ПФ1 65/160) момент затяжки болтовых соединений при переборке — не более 12–15 Н·м: при превышении возможно разрушение корпуса электродвигателя в месте крепления.
Подбор и заказ
- Обозначение насоса и заводской номер — от них зависят посадочный размер на валу и исполнение уплотнений.
- Позиция — нижнее торцовое уплотнение, верхнее торцовое уплотнение или манжета.
- Сопутствующие детали — в объёме среднего техобслуживания вместе с уплотнением заменяют резиновые кольца по стыкам корпусных деталей и трансформаторное масло.
- Исполнение Ех / РВ Ех — уплотнения взрывозащищённых насосов подбираются по их обозначению.
Смотрите также: запчасти насосов Иртыш ПФ и ПФС, рабочее колесо ПФ, рабочее колесо ПФС.
