Запчасти для насосов Иртыш ПФ и ПФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Тип изделия | Запасные части насоса |
| Серия насосов | Иртыш ПФ1–ПФ4, ПФС |
| Подбор | По обозначению и номеру насоса |
| Материал колеса и корпуса | Чугун СЧ20 |
| Пара трения уплотнения | Карбид кремния |
Запчасти для насосов Иртыш ПФ и ПФС — детали погружных фекальных электронасосов серии для ремонта и планового технического обслуживания: рабочие колёса, торцовые уплотнения и манжеты, подшипники, датчики влажности, уплотнения кабеля и корпусные детали. Ассортимент общий для насосов с канальным колесом (ПФ1–ПФ4) и с вихревым колесом (ПФС): по типу насоса различается прежде всего само рабочее колесо.
Насосы ПФ и ПФС — моноблоки одной конструкции: погружной электродвигатель стоит над гидравлической частью, вал уплотнён двумя торцовыми уплотнениями либо манжетой и торцовым уплотнением, между ними — масляная камера с датчиком влажности. Размеры деталей зависят от типоразмера насоса, поэтому универсального комплекта нет — каждая деталь подбирается к конкретному насосу.
Для подбора нужны полное обозначение насоса, заводской номер и год изготовления с таблички на корпусе. Замену торцовых уплотнений рекомендуется выполнять на заводе-изготовителе или в сервисном центре с испытанием на герметичность, в гарантийный период — только с согласия завода.
Цена по запросу
доступен для заказа
от 2 000 руб.
Характеристики запасных частей насосов Иртыш ПФ и ПФС
| Тип изделия | Запасные части насоса |
| Серия насосов | Иртыш ПФ1–ПФ4, ПФС |
| Подбор | По обозначению и номеру насоса |
| Материал колеса и корпуса | Чугун СЧ20 |
| Пара трения уплотнения | Карбид кремния |
| Датчик влажности | СС06-1 |
| Масло масляной камеры | Трансформаторное, ГОСТ 982-80 |
| Смазка подшипников | Металюб-СС |
| Назначение | Ремонт и техническое обслуживание |
| Гидравлическая часть | Рабочее колесо, корпус спиральный |
| Уплотнения вала | Торцовые уплотнения, манжета |
| Подшипниковый узел | Подшипники, стакан и опора |
| Исполнения насосов | Стандартное, Ех, РВ Ех |
| Страна производитель | Россия |
Устройство насоса

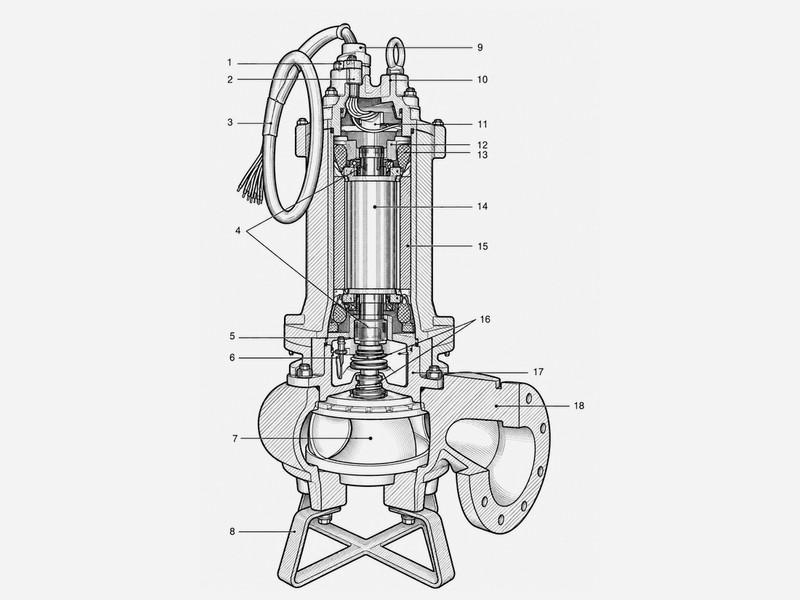

Общая схема погружного насоса серии показывает, где расположены основные узлы, которые меняют при ремонте и обслуживании.
Позиции на рисунке
| № | Элемент |
| 1 | Зажим кабеля |
| 2 | Уплотнитель кабеля |
| 3 | Кабель |
| 4 | Подшипник |
| 5 | Стакан подшипника |
| 6 | Датчик влажности |
| 7 | Рабочее колесо |
| 8 | Подставка |
| 9 | Крышка уплотнительная |
| 10 | Крышка верхняя |
| 11 | Колодка клеммная |
| 12 | Опора подшипника |
| 13 | Датчик температуры |
| 14 | Ротор с валом |
| 15 | Корпус со статором |
| 16 | Торцовое уплотнение |
| 17 | Корпус масляной камеры |
| 18 | Корпус спиральный |
Группы запасных частей
| Узел | Детали | Когда требуется |
| Гидравлическая часть | рабочее колесо (канальное ПФ1–ПФ4 или вихревое ПФС, чугун СЧ20); корпус спиральный; крышка камеры — у исполнений, где она есть | износ или повреждение колеса и корпуса, увеличенный уплотнительный зазор — по результатам текущего техобслуживания |
| Уплотнения вала | нижнее торцовое уплотнение; верхнее торцовое уплотнение либо манжета — по исполнению насоса | притирка при среднем техобслуживании, замена — при главном или по признакам износа (датчик влажности) |
| Неподвижные уплотнения | резиновые кольца по стыкам корпусных деталей; уплотнения кабеля | замена колец — при среднем техобслуживании |
| Подшипниковый узел | подшипники качения; стакан подшипника; опора подшипника; стопорные кольца | оценка состояния и замена смазки при среднем техобслуживании, замена подшипников — при главном |
| Датчики и кабель | датчик влажности масляной камеры СС06-1; датчики температуры обмоток; встроенный кабель; поплавковый выключатель | по результатам проверки электрических параметров и изоляции |
| Эксплуатационные материалы | трансформаторное масло (ГОСТ 982-80); смазка подшипников Металюб-СС | замена масла — при среднем техобслуживании и после срабатывания датчика влажности |
Позиции по заводскому чертежу — пример
Рисунок 15 руководства по эксплуатации общий для насосов Иртыш ПФ2 и ПФС 50/125; на чертеже — ПФС 50/125.120-1,1/2. У других типоразмеров номера позиций и состав деталей — по рисунку своего насоса; например, у крупных насосов вместо манжеты стоит второе торцовое уплотнение.
Позиции на рисунке
| № | Элемент |
| 1 | Электродвигатель |
| 2 | Колесо рабочее |
| 3 | Корпус спиральный |
| 4 | Манжета |
| 5 | Торцовое уплотнение |
| 6 | Встроенный кабель (-ли) |
| 8 | Пробка масляной камеры |
| 9 | Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя |
| 10 | Метизы крепления колеса рабочего |
| 11 | Подшипник |
| 12 | Подшипник |
| 13 | Датчик влажности |
| 14 | Подставка |
| 15 | Корпус камеры |
| 16 | Метизы крепления корпуса камеры и корпуса электродвигателя к корпусу спиральному |
| 17 | Стакан подшипника |
| 18 | Корпус электродвигателя |
| 19 | Метизы крепления крышки верхней к корпусу электродвигателя |
| 20 | Крышка верхняя |
Межремонтные периоды
| Вид обслуживания | Периодичность | Что проверяют и заменяют |
| Технический осмотр | 620 ч, не реже 1 раза в месяц | электрические параметры двигателя и датчиков, направление вращения и крепление рабочего колеса, целостность корпуса спирального и кабеля, крепление захвата и направляющих (при опускном устройстве), количество масла |
| Текущее техобслуживание | 3330 ч, не реже 1 раза в год | уплотнительный зазор между рабочим колесом и корпусом спиральным, износ колеса и корпуса, посадочные места, остаточный дисбаланс колеса |
| Среднее техобслуживание | 6660 ч, не реже 1 раза в 2 года | притирка или замена торцового уплотнения, замена уплотнительных резиновых колец, оценка подшипников и замена их смазки, замена трансформаторного масла, проверка вала и ротора, испытание на герметичность, обкатка |
| Главное техобслуживание | 20000 ч, не реже 1 раза в 6 лет | замена подшипников качения и торцовых уплотнений, обкатка и испытание с проверкой паспортных данных |
Регулярные проверки и плановое техобслуживание продлевают ресурс насоса; обслуживание рекомендуется выполнять на заводе-изготовителе или в сервисном центре.
Признаки износа уплотнений
- частое срабатывание датчика влажности — менее 250 часов после замены масла, либо срабатывание при отсутствии воды в масле: насос направляют на завод-изготовитель;
- вода в масле может появиться и при исправном торцовом уплотнении: это динамическое уплотнение, после ввода в эксплуатацию утечка снижается по мере притирки пар трения;
- другие причины воды в масляной камере — ослабленная пробка, повреждённое резиновое кольцо пробки или её уплотнительная поверхность.
При хранении и переборке
- рабочее колесо раз в месяц прокручивают от руки, чтобы пары трения торцового уплотнения не «слипались»;
- в гарантийный период торцовое уплотнение заменяют только с согласия завода-изготовителя;
- после сборки вал должен проворачиваться от руки с некоторым усилием, без заеданий; масло заливают в объёме по паспорту насоса;
- У насосов Иртыш ПФС 50/125 и ПФС 65/160 (а также ПФ1 65/160) момент затяжки болтовых соединений при переборке — не более 12–15 Н·м: при превышении возможно разрушение корпуса электродвигателя в месте крепления.
Подбор и заказ
Запасные части подбирают к конкретному насосу, а не к серии в целом. Для заказа нужны:
- Полное обозначение насоса с таблички, например Иртыш ПФ2 65/135.130-3/2-016 или Иртыш ПФс 50/125.120-1,1/2-016: от него зависят типоразмер гидравлической части, мощность двигателя и исполнение уплотнений.
- Заводской номер и год изготовления — в конструкцию насосов вносятся изменения, поэтому деталь сверяют с исполнением конкретного экземпляра.
- Какая деталь нужна — по узлу из таблицы или по номеру позиции на рисунке руководства для вашего типоразмера.
- Исполнение двигателя — стандартное, Ех или РВ Ех: детали взрывозащищённых насосов подбираются только по их обозначению.
- Сопутствующие детали — в объёме среднего техобслуживания руководство предусматривает замену резиновых колец и трансформаторного масла.
Отдельные карточки: рабочее колесо ПФ, рабочее колесо ПФС, торцовое уплотнение, шкаф управления, опускное устройство, поплавковый выключатель.
